問題

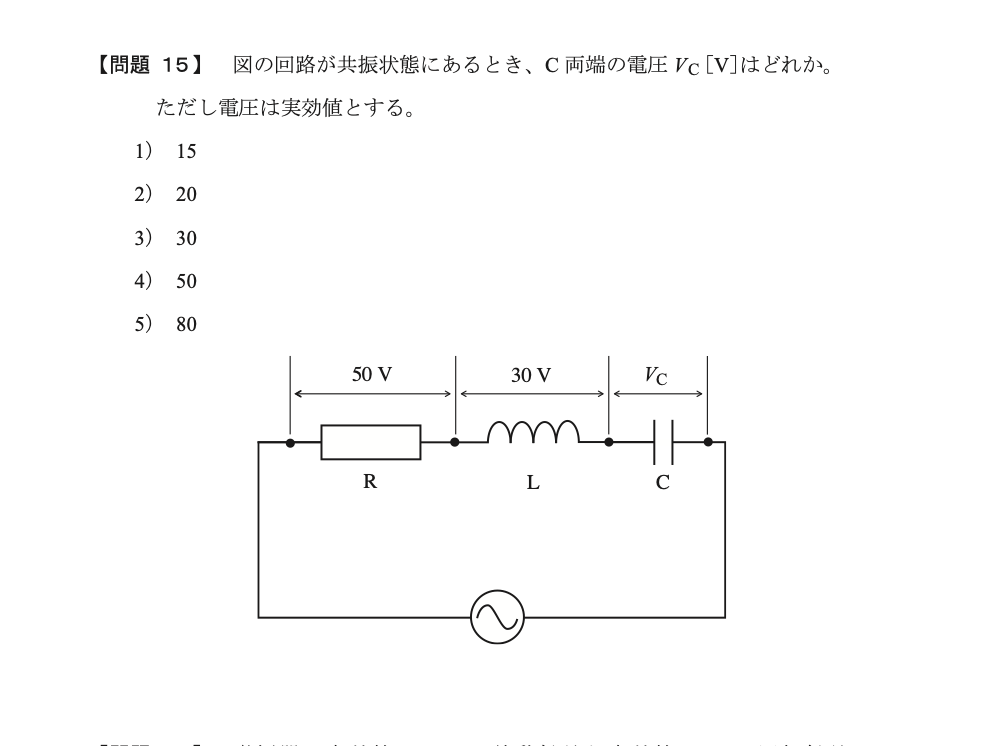

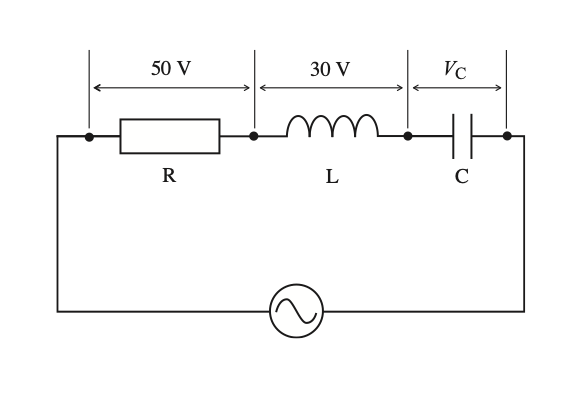

【問題 15】 図の回路が共振状態にあるとき、C 両端の電圧 VC ［V］はどれか。 ただし電圧は実効値とする。
1） 15
2） 20
3） 30
4） 50
5） 80
正答
3） 30
まず結論
正答は 3） 30 です。
この問題の要点
- 交流回路の定義と基本的な役割を確認する
- 設問が求める条件に合う選択肢を特定する
- 図中のラベル、数値、向き、接続関係を問題文と対応させる
- 正答だけでなく、他の選択肢が外れる理由も整理する
解説

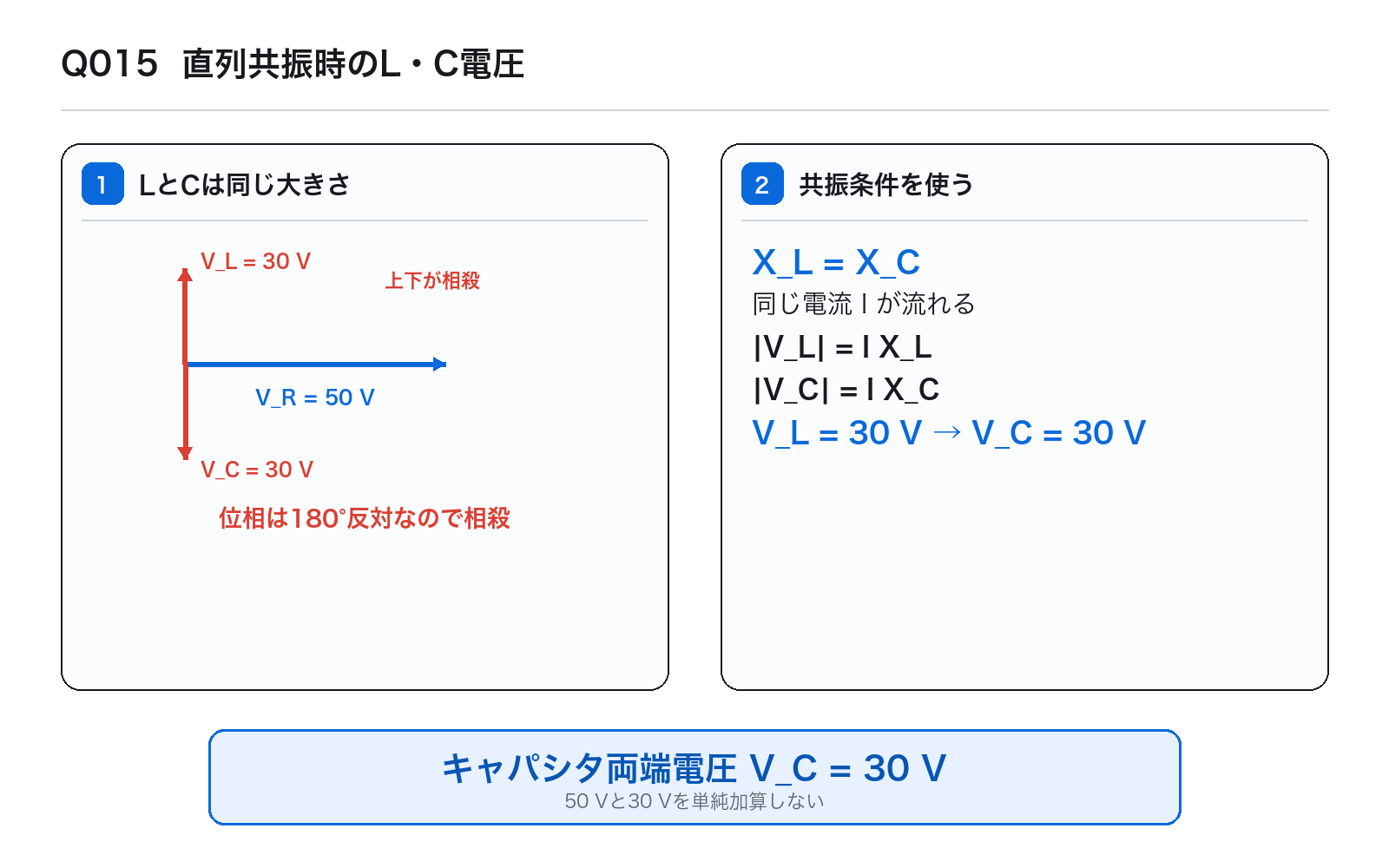

直列RLC回路の共振時は、コイルとキャパシタのリアクタンスが等しく、V_LとV_Cは大きさが等しい逆位相の電圧になります。図でV_L = 30 VなのでV_Cも30 Vです。
復習の軸： 抵抗・容量・インダクタンスの周波数特性と位相関係を確認します。
数値を含む問題では、与えられた量と求める量を分け、単位と桁をそろえてから結果を選択肢と照合します。
図は補足資料ではなく設問条件の一部です。ラベル、向き、接続点、数値を本文の語句と一対一で対応させて読み取ります。
最後に、正答と他の選択肢の違いを自分の言葉で一文にして、同じ知識を別の問い方でも使えるように整理します。
選択肢を見分けるポイント
- 問題文の否定語、数、対象、条件を最初に囲む
- 装置名や用語だけでなく、目的と作用の組合せを確認する
- 計算後は単位、桁、概算の大きさを選択肢と照合する
- 図表問題では、図中の情報を本文の条件と一つずつ照合する
まとめ
この問題では、交流回路 に関する条件を正確に読み取り、正答 3） 30 へ結びつけます。正答番号の暗記で終えず、判断に使った条件を一言で説明できると、類題にも対応しやすくなります。
次に復習したいテーマ
- 交流回路
- 電気工学
出典
出典：第44回 第2種ME技術実力検定試験 午後問題 公式公開PDFより
