問題

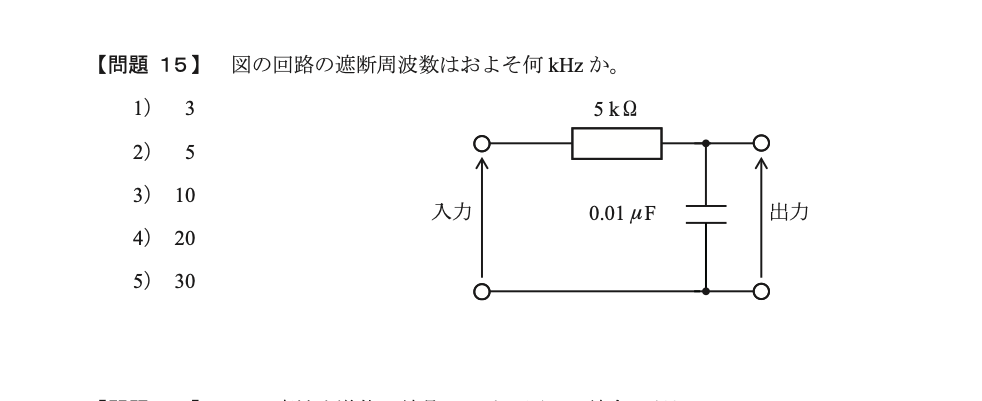

【問題 15】 図の回路の遮断周波数はおよそ何 kHz か。
1） 3
2） 5
3） 10
4） 20
5） 30
正答
1） 3
まず結論
正答は 1） 3 です。
この問題の要点
- 交流回路の定義と基本的な役割を確認する
- 設問が求める条件に合う選択肢を特定する
- 図中のラベル、数値、向き、接続関係を問題文と対応させる
- 正答だけでなく、他の選択肢が外れる理由も整理する
解説

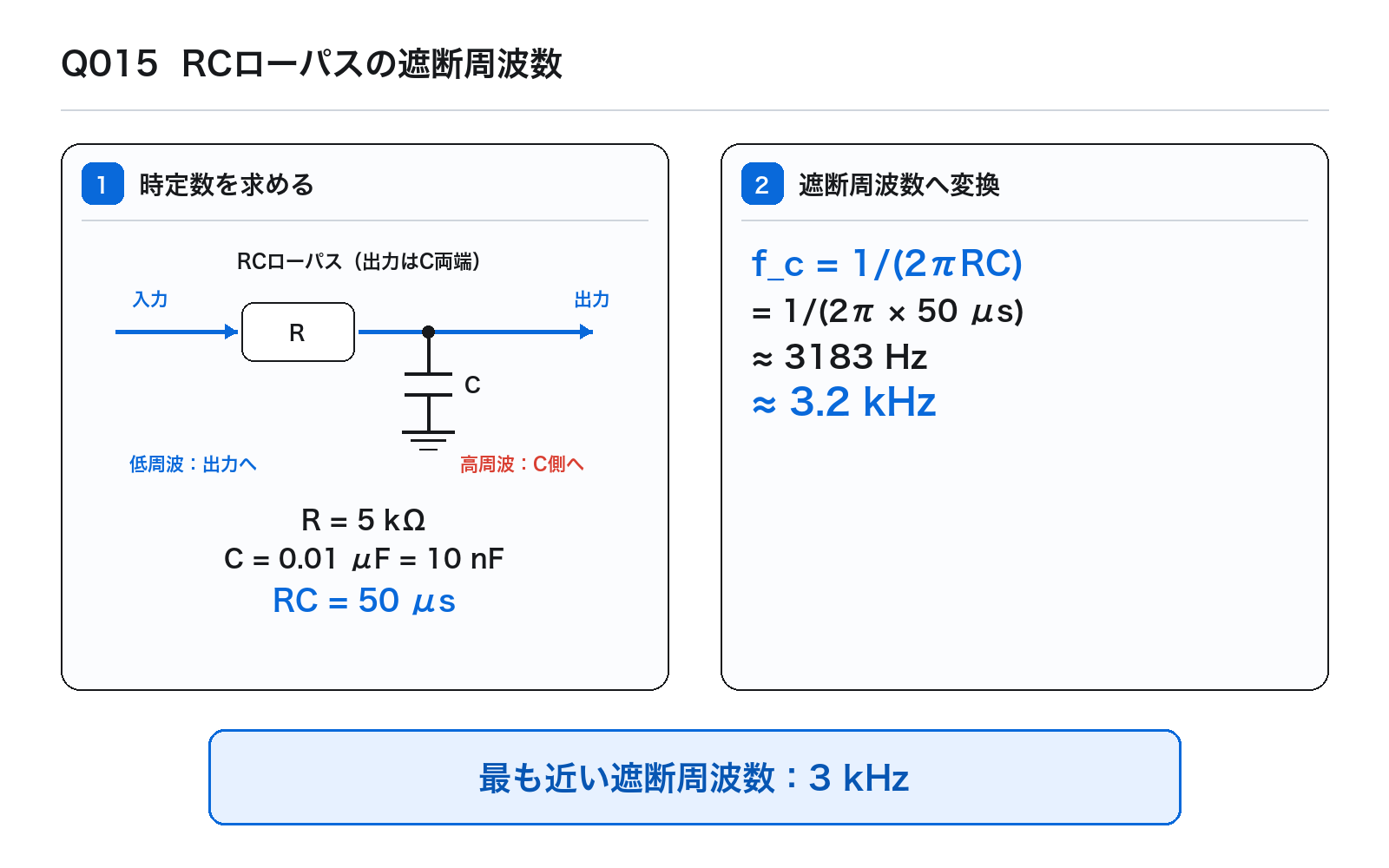

図はR = 5 kΩ、C = 0.01 μFのRCローパス回路です。遮断周波数はf_c = 1/(2πRC) ≈ 1/(2π×5000×10⁻⁸) ≈ 3.2 kHzなので、最も近いのは3 kHzです。
復習の軸： 抵抗・容量・インダクタンスの周波数特性と位相関係を確認します。
計算の軸： RC回路では遮断周波数f_c = 1 /（2πRC）を基準にします。
図は補足資料ではなく設問条件の一部です。ラベル、向き、接続点、数値を本文の語句と一対一で対応させて読み取ります。
最後に、正答と他の選択肢の違いを自分の言葉で一文にして、同じ知識を別の問い方でも使えるように整理します。
選択肢を見分けるポイント
- 問題文の否定語、数、対象、条件を最初に囲む
- 装置名や用語だけでなく、目的と作用の組合せを確認する
- 計算後は単位、桁、概算の大きさを選択肢と照合する
- 図表問題では、図中の情報を本文の条件と一つずつ照合する
まとめ
この問題では、交流回路 に関する条件を正確に読み取り、正答 1） 3 へ結びつけます。正答番号の暗記で終えず、判断に使った条件を一言で説明できると、類題にも対応しやすくなります。
次に復習したいテーマ
- 交流回路
- 電気工学
出典
出典：第44回 第2種ME技術実力検定試験 午前問題 公式公開PDFより
