問題

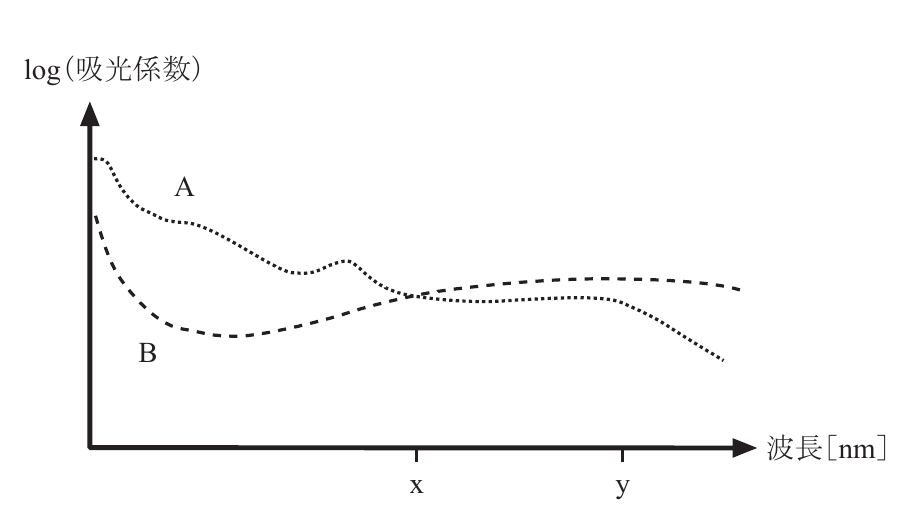

【問題 25】 図は酸素化ヘモグロビンと脱酸素化ヘモグロビンの光特性のグラフである。横軸は光の波長［nm］で、右ほど波長が長い。正しいのはどれか。
1） 波長y の光の周波数は波長x の光の周波数よりも高い。
2） 縦軸は上ほど光の透過率が高いことを示す。
3） 曲線A は酸素化ヘモグロビンを表す。
4） 波長x はおよそ800 nm である。
5） 波長yの光は可視光である。
正答
4） 波長x はおよそ800 nm である。
まず結論
正答は 4） 波長x はおよそ800 nm である。 です。
この問題の要点
- その他の定義と基本的な役割を確認する
- 設問が求める条件に合う選択肢を特定する
- 図中のラベル、数値、向き、接続関係を問題文と対応させる
- 正答だけでなく、他の選択肢が外れる理由も整理する
解説

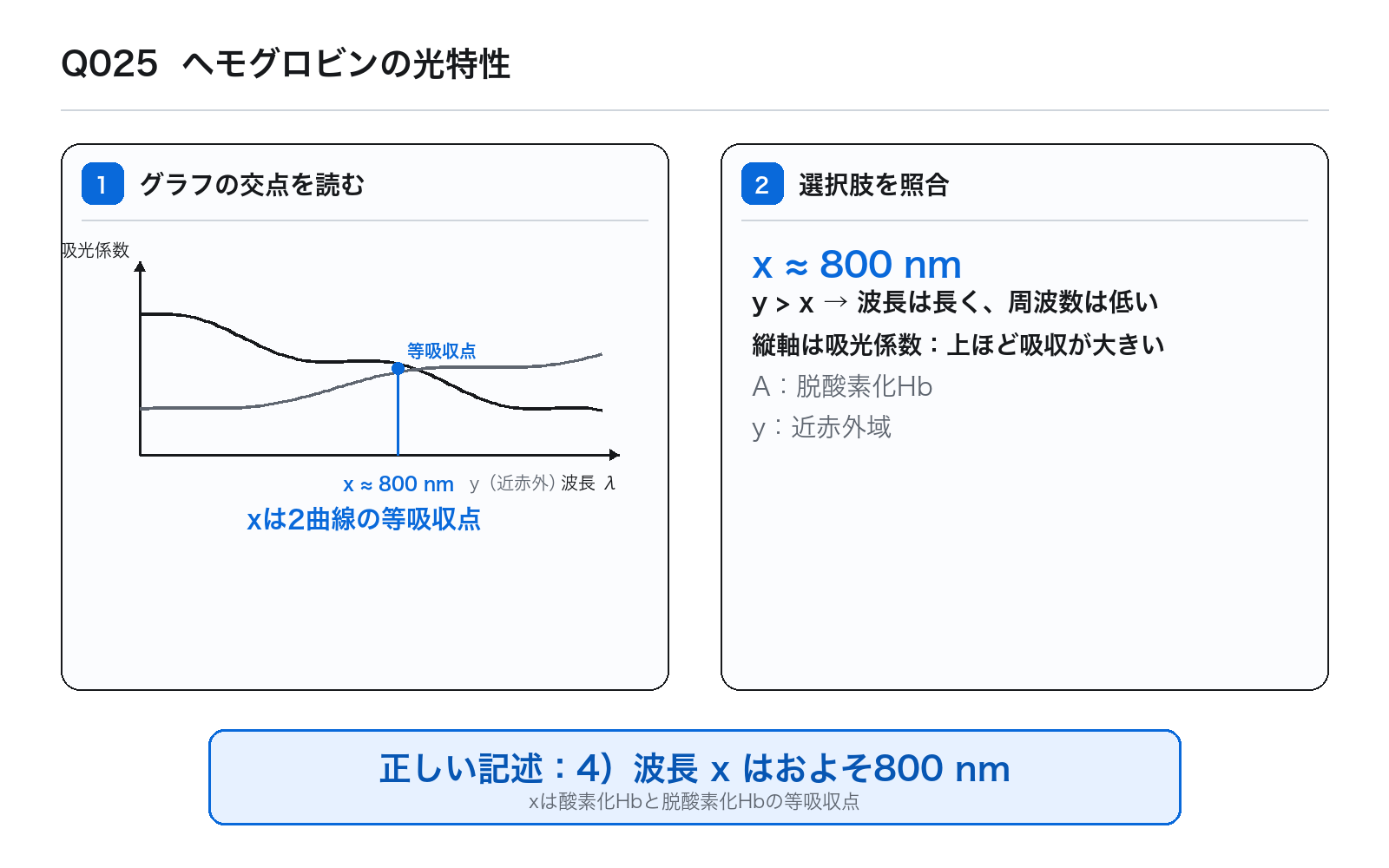

パルスオキシメータで用いる2波長の吸光係数が等しくなる等吸収点がxで、約800 nm付近です。波長が長いほど周波数は低く、近赤外光はyのように可視域外です。
復習の軸： その他について、対象・役割・条件・代表値を分けて整理します。
図は補足資料ではなく設問条件の一部です。ラベル、向き、接続点、数値を本文の語句と一対一で対応させて読み取ります。
最後に、正答と他の選択肢の違いを自分の言葉で一文にして、同じ知識を別の問い方でも使えるように整理します。
選択肢を見分けるポイント
- 問題文の否定語、数、対象、条件を最初に囲む
- 装置名や用語だけでなく、目的と作用の組合せを確認する
- 図表問題では、図中の情報を本文の条件と一つずつ照合する
まとめ
この問題では、その他 に関する条件を正確に読み取り、正答 4） 波長x はおよそ800 nm である。 へ結びつけます。正答番号の暗記で終えず、判断に使った条件を一言で説明できると、類題にも対応しやすくなります。
次に復習したいテーマ
- その他
- 電子工学
出典
出典：第45回 第2種ME技術実力検定試験 午後問題 公式公開PDFより
