問題

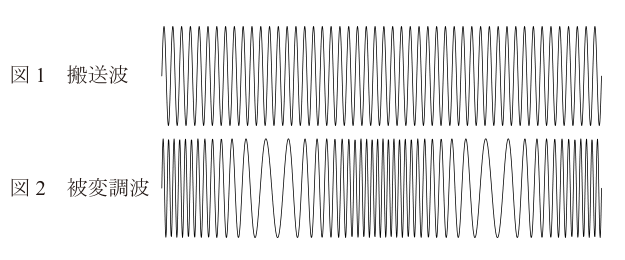

【問題 16】 図 1 の搬送波を図 2 のように変調するのはどれか。
1） AM（amplitude modulation）
2） FM（frequency modulation）
3） PAM（pulse-amplitude modulation）
4） PWM（pulse-width modulation）
5） PCM（pulse-code modulation）
正答
2） FM（frequency modulation）
まず結論
正答は 2） FM（frequency modulation） です。
この問題の要点
- その他の定義と基本的な役割を確認する
- 設問が求める条件に合う選択肢を特定する
- 図中のラベル、数値、向き、接続関係を問題文と対応させる
- 正答だけでなく、他の選択肢が外れる理由も整理する
解説

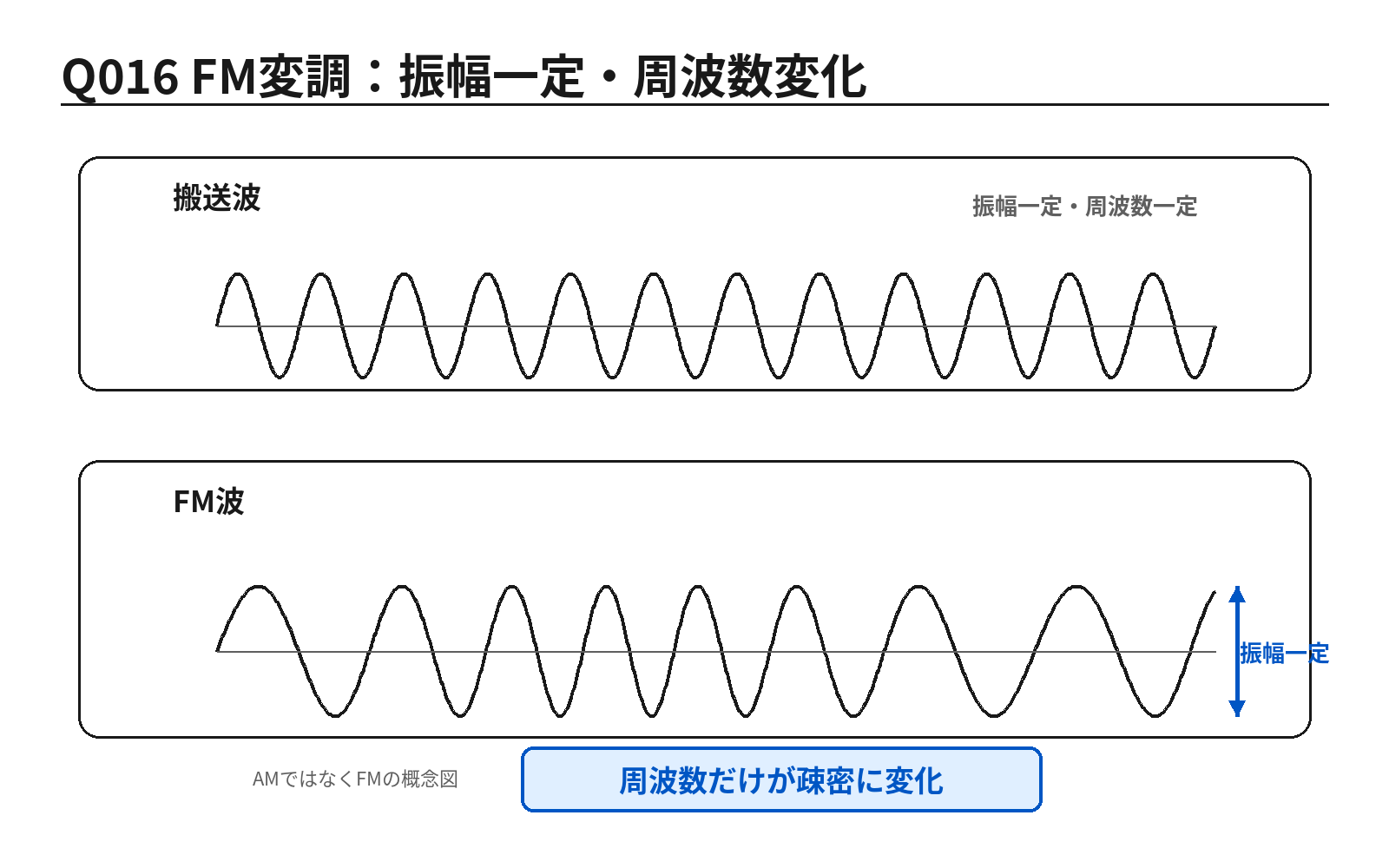

図2は振幅をほぼ一定に保ったまま、波の間隔、すなわち瞬時周波数が信号に応じて変化しています。これは周波数変調FMであり、振幅を変えるAMとは区別します。
復習の軸： その他について、対象・役割・条件・代表値を分けて整理します。
図は補足資料ではなく設問条件の一部です。ラベル、向き、接続点、数値を本文の語句と一対一で対応させて読み取ります。
最後に、正答と他の選択肢の違いを自分の言葉で一文にして、同じ知識を別の問い方でも使えるように整理します。
選択肢を見分けるポイント
- 問題文の否定語、数、対象、条件を最初に囲む
- 装置名や用語だけでなく、目的と作用の組合せを確認する
- 図表問題では、図中の情報を本文の条件と一つずつ照合する
まとめ
この問題では、その他 に関する条件を正確に読み取り、正答 2） FM（frequency modulation） へ結びつけます。正答番号の暗記で終えず、判断に使った条件を一言で説明できると、類題にも対応しやすくなります。
次に復習したいテーマ
- その他
- 電子工学
出典
出典：第46回 第2種ME技術実力検定試験 午後問題 公式公開PDFより
