問題

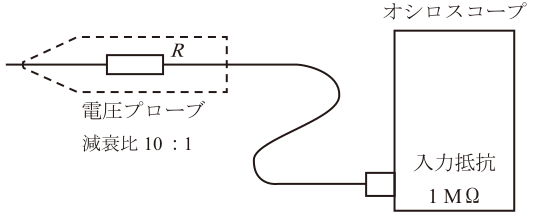

【問題 13】 図のように、入力抵抗1 MΩのオシロスコープに用いる電圧減衰比 10：1 の電圧プローブがある。電圧プローブ内部の抵抗値R ［MΩ］はどれか。
1） 0.1
2） 1
3） 2
4） 9
5） 10
正答
4） 9
まず結論
正答は 4） 9 です。
この問題の要点
- その他の定義と基本的な役割を確認する
- 設問が求める条件に合う選択肢を特定する
- 図中のラベル、数値、向き、接続関係を問題文と対応させる
- 正答だけでなく、他の選択肢が外れる理由も整理する
解説

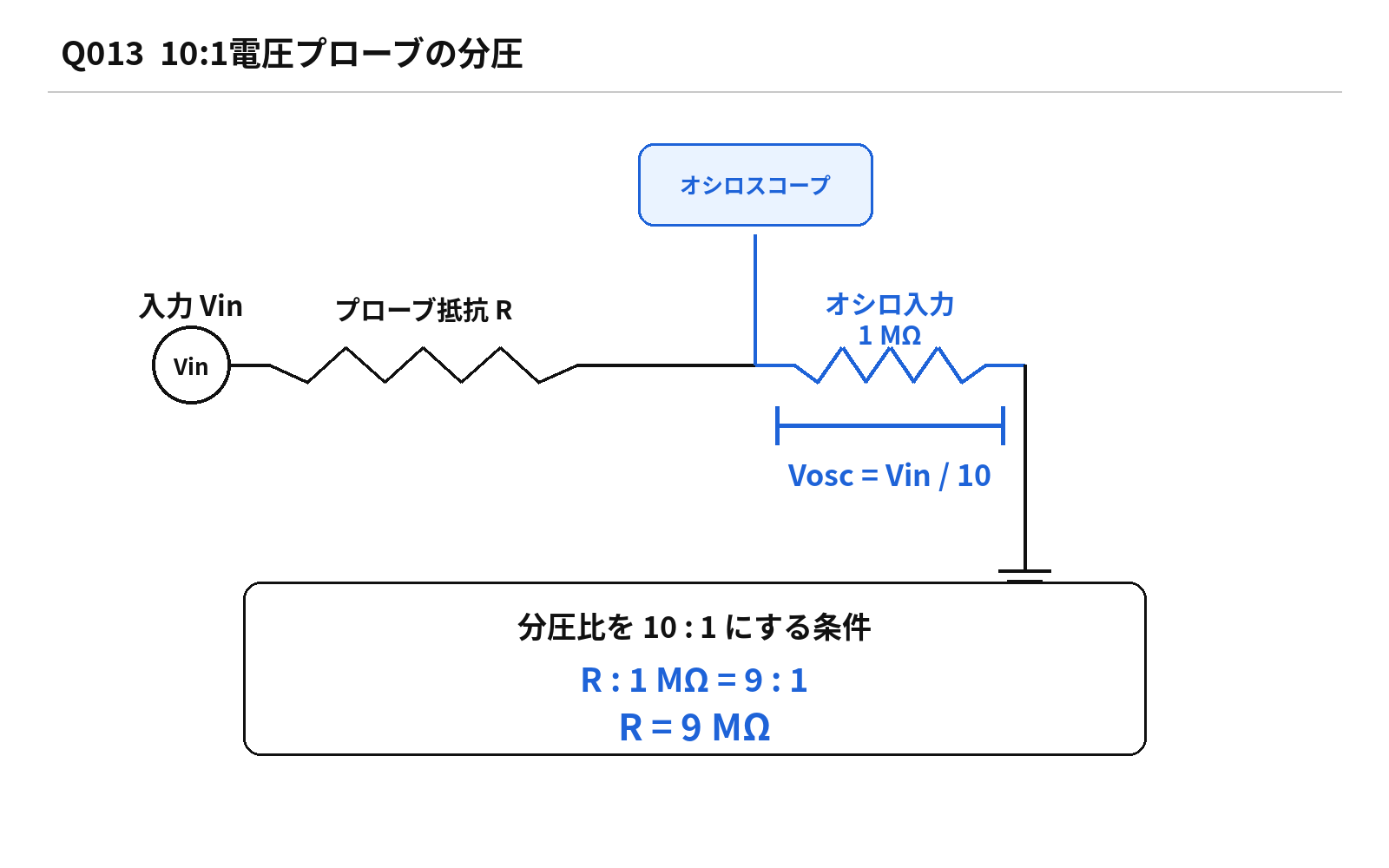

10:1プローブではオシロスコープの1 MΩに入力の1/10がかかる分圧回路にします。1/(R+1) = 1/10よりR = 9 MΩです。
復習の軸： その他について、対象・役割・条件・代表値を分けて整理します。
計算の軸： 入力抵抗を含む分圧比からプローブ抵抗を求めます。
図は補足資料ではなく設問条件の一部です。ラベル、向き、接続点、数値を本文の語句と一対一で対応させて読み取ります。
最後に、正答と他の選択肢の違いを自分の言葉で一文にして、同じ知識を別の問い方でも使えるように整理します。
選択肢を見分けるポイント
- 問題文の否定語、数、対象、条件を最初に囲む
- 装置名や用語だけでなく、目的と作用の組合せを確認する
- 計算後は単位、桁、概算の大きさを選択肢と照合する
- 図表問題では、図中の情報を本文の条件と一つずつ照合する
まとめ
この問題では、その他 に関する条件を正確に読み取り、正答 4） 9 へ結びつけます。正答番号の暗記で終えず、判断に使った条件を一言で説明できると、類題にも対応しやすくなります。
次に復習したいテーマ
- その他
- 電子工学
出典
出典：第45回 第2種ME技術実力検定試験 午前問題 公式公開PDFより
