問題

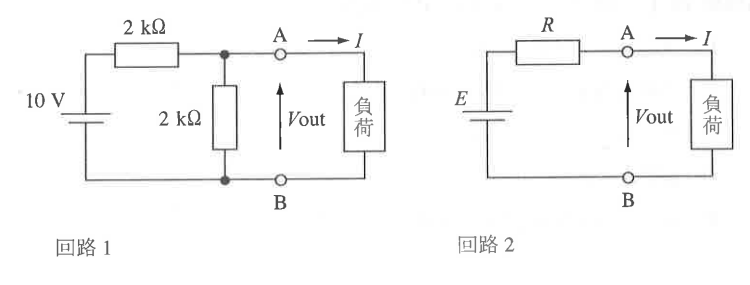

【問題 28】 回路1と回路2に同じ負荷をつないだとき、負荷にかかる電圧Voutと流れる電流Iが両方の回路で一致した。回路2の電源電圧Eと抵抗Rの値の組合せで正しいのはどれか。
1） E=5 V, R=1 kΩ
2） E=5 V, R=2 kΩ
3） E=5 V, R=4 kΩ
4） E=10 V, R=2 kΩ
5） E=10 V, R=4 kΩ
正答
1） E=5 V, R=1 kΩ
まず結論
正答は 1） E=5 V, R=1 kΩ です。
この問題の要点
- 直流回路の定義と基本的な役割を確認する
- 設問が求める条件に合う選択肢を特定する
- 図中のラベル、数値、向き、接続関係を問題文と対応させる
- 正答だけでなく、他の選択肢が外れる理由も整理する
解説

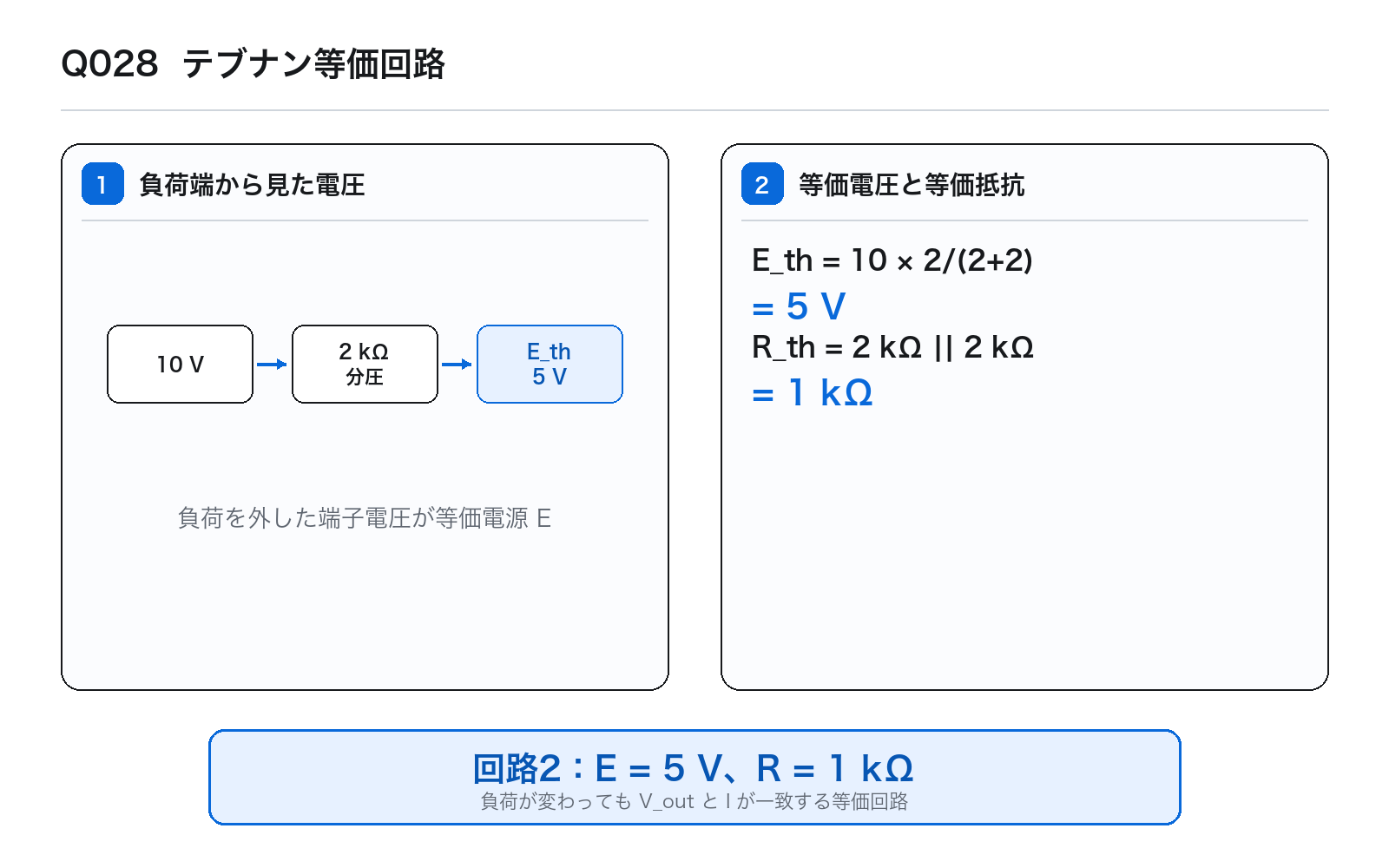

設問の条件に合うのは 1）E=5 V, R=1 kΩ です。直流回路の定義、対象、作用、基準値のうち、設問が聞いている要素とこの記述を対応させます。
復習の軸： オームの法則と直列・並列の電圧、電流、抵抗の関係を使います。
図は補足資料ではなく設問条件の一部です。ラベル、向き、接続点、数値を本文の語句と一対一で対応させて読み取ります。
最後に、正答と他の選択肢の違いを自分の言葉で一文にして、同じ知識を別の問い方でも使えるように整理します。
選択肢を見分けるポイント
- 問題文の否定語、数、対象、条件を最初に囲む
- 装置名や用語だけでなく、目的と作用の組合せを確認する
- 図表問題では、図中の情報を本文の条件と一つずつ照合する
まとめ
この問題では、直流回路 に関する条件を正確に読み取り、正答 1） E=5 V, R=1 kΩ へ結びつけます。正答番号の暗記で終えず、判断に使った条件を一言で説明できると、類題にも対応しやすくなります。
次に復習したいテーマ
- 直流回路
- 電気工学
出典
出典：第37回 第2種ME技術実力検定試験 午前問題 公式公開PDFより
