問題
【問題 17】 ある信号を増幅器 A（利得 60 dB）で増幅したところ振幅が 10 V となった。同じ信号を増幅器 B で増幅したところ振幅が 1 V となった。 増幅器 B の利得［dB］はどれか。
1） 6
2） 20
3） 30
4） 40
5） 70正答
4） 40
まず結論
正答は 4） 40 です。
この問題の要点
- 増幅器の定義と基本的な役割を確認する
- 設問が求める条件に合う選択肢を特定する
- 与えられた数値と求める量の単位・桁をそろえる
- 正答だけでなく、他の選択肢が外れる理由も整理する
解説

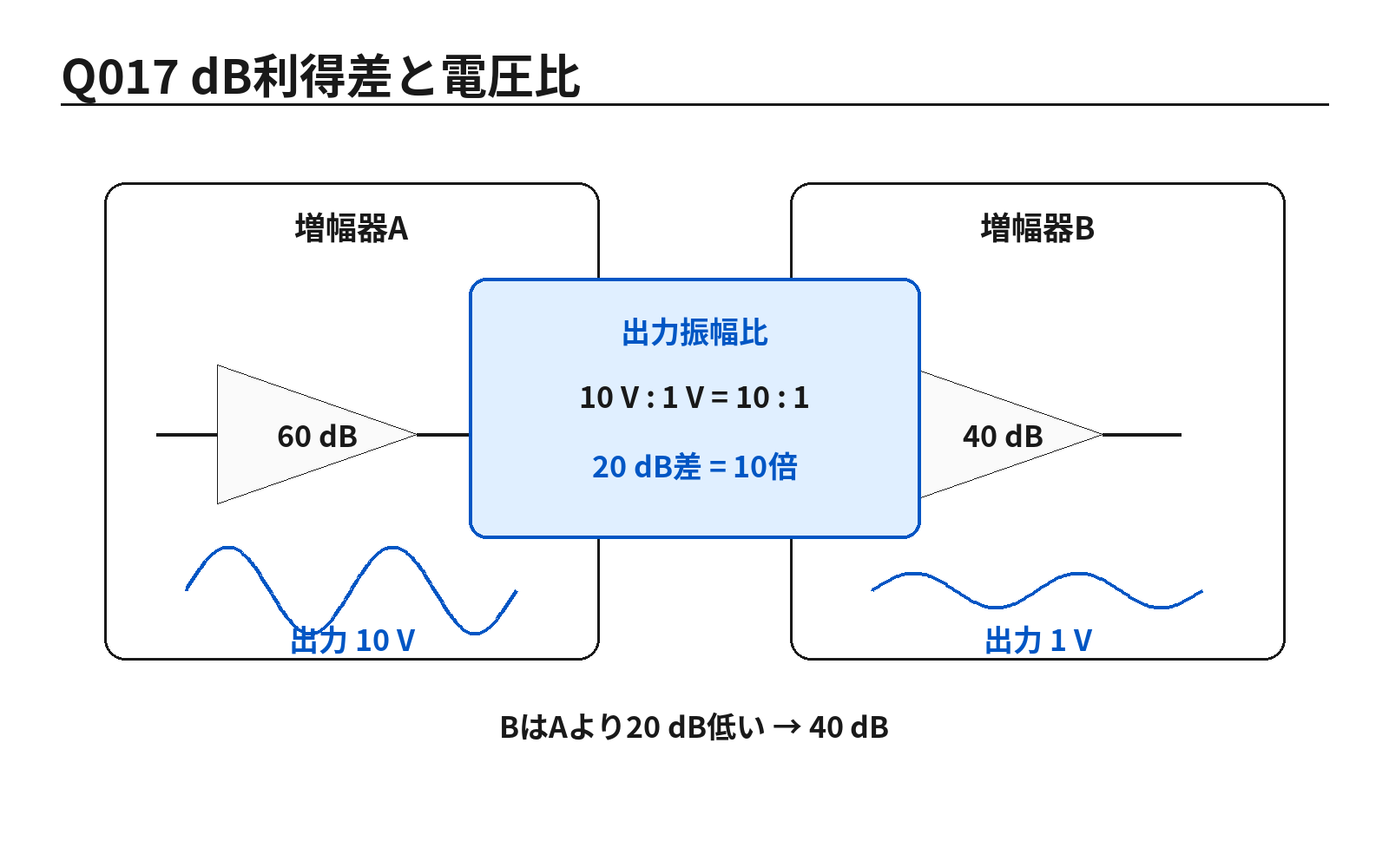

同じ入力に対して出力振幅が10 Vから1 Vへ1/10になると、電圧利得は20log₁₀(1/10)=-20 dB変化します。したがってBの利得は60-20=40 dBです。
復習の軸： 利得、周波数特性、入力・出力の関係を単位とともに確認します。
計算の軸： 電圧比の利得は20 log₁₀（出力 / 入力）で換算します。
最後に、正答と他の選択肢の違いを自分の言葉で一文にして、同じ知識を別の問い方でも使えるように整理します。
選択肢を見分けるポイント
- 問題文の否定語、数、対象、条件を最初に囲む
- 装置名や用語だけでなく、目的と作用の組合せを確認する
- 計算後は単位、桁、概算の大きさを選択肢と照合する
まとめ
この問題では、増幅器 に関する条件を正確に読み取り、正答 4） 40 へ結びつけます。正答番号の暗記で終えず、判断に使った条件を一言で説明できると、類題にも対応しやすくなります。
次に復習したいテーマ
- 増幅器
- 電子工学
出典
出典：第46回 第2種ME技術実力検定試験 午後問題 公式公開PDFより
