問題

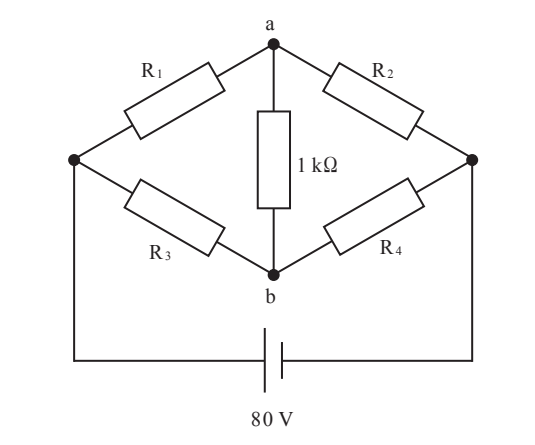

【問題 13】 図の回路において抵抗器R1両端の電位差が45 V、抵抗器R4両端の電位差が30 Vであった。図の1 kΩの抵抗器に流れる電流で正しいのはどれか。
1） 流れない。
2） a点からb点の向きに5 mA流れる。
3） a点からb点の向きに15 mA流れる。
4） b点からa点の向きに5 mA流れる。
5） b点からa点の向きに15 mA流れる。
正答
2） a点からb点の向きに5 mA流れる。
まず結論
正答は 2） a点からb点の向きに5 mA流れる。 です。
この問題の要点
- 直流回路に関する基本事項を確認する
- 設問が求める条件と各選択肢を対応させる
- 数値、単位、装置名、対象部位を正確に読み取る
- 正答だけでなく、他の選択肢が外れる理由も整理する

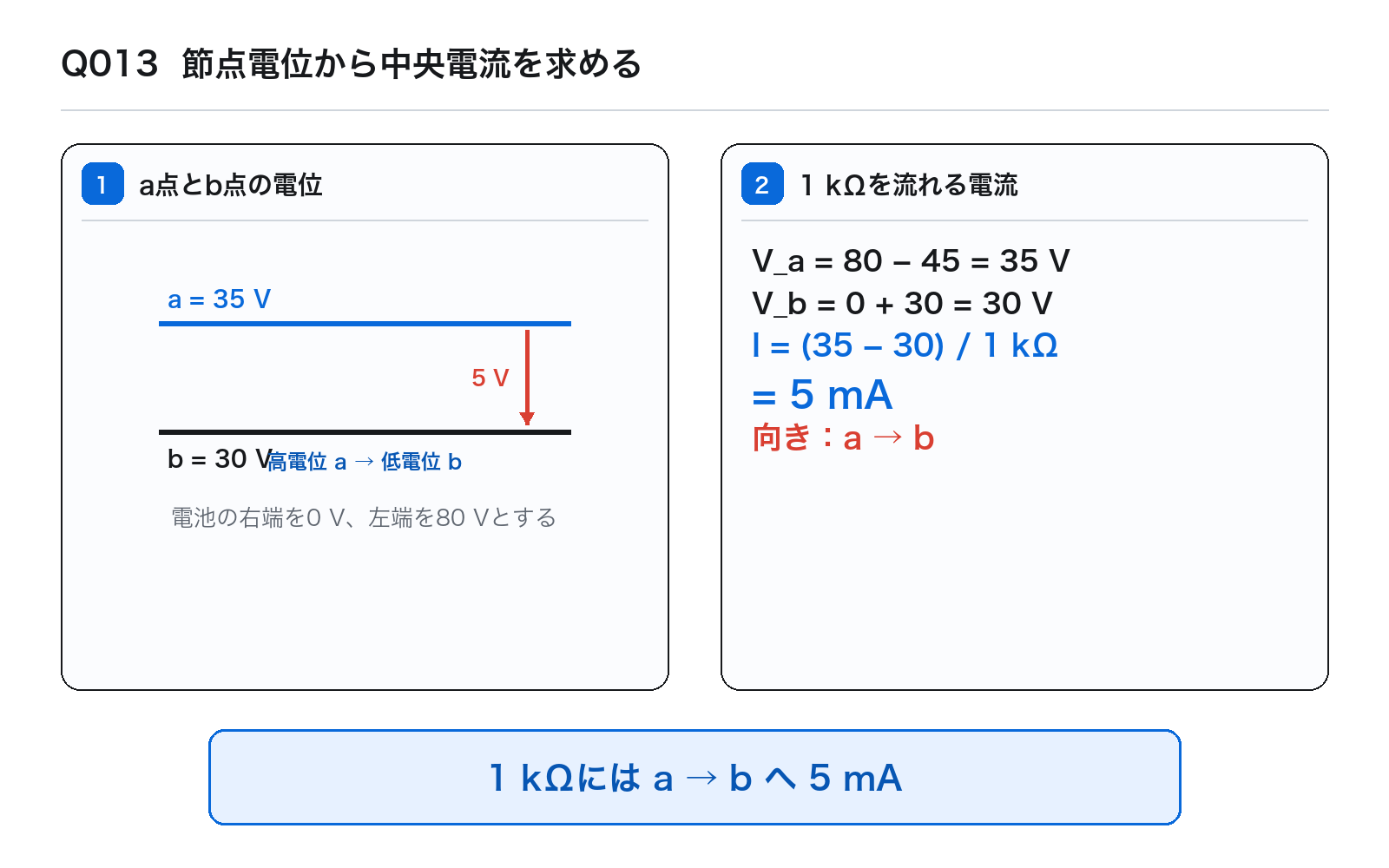

解説
この問題は、直流回路の知識を確認する問題です。まず、設問が「正しいもの」「誤っているもの」「該当しないもの」のどれを求めているかを確認し、選択肢を一つずつ条件に照らして整理します。
正答となる選択肢は 2） a点からb点の向きに5 mA流れる。 です。図表問題では、本文だけで判断せず、図中のラベル、向き、数値、接続関係も問題文の条件と対応づけます。分野名や装置名だけで即断せず、問題文に示された条件へ戻って確認することが、類題でも安定して得点するためのポイントです。
選択肢を見分けるポイント
- 問題文の否定語や選択条件を最初に確認する
- 数値問題では単位と桁をそろえて比較する
- 装置・生体・安全管理の問題では、対象、目的、作用を対応づける
- 図表がある場合は、図中のラベルと本文の条件を照合する
まとめ
この問題では、直流回路に関する基本事項を確認することが中心です。正答を覚えるだけでなく、他の選択肢との違いを一言で説明できる状態にしておくと、条件を変えた類題にも対応しやすくなります。
次に復習したいテーマ
- 直流回路
- 電気工学
出典
出典：第43回 第2種ME技術実力検定試験 午後問題 公式公開PDFより
