問題
【問題 20】 図のように、はかりの上に水を入れた箱を置き、天井から吊り下げた球を箱に触れないように水中に完全に沈めた。このとき、はかりが示す値として適切なのはどれか。
1） 箱と水の重さ
2） 箱と水の重さ ＋ 球に働く浮力の大きさ
3） 箱と水の重さ ＋ 球に働く浮力の大きさ ＋ 球の重さ
4） 箱と水の重さ － 球に働く浮力の大きさ ＋ 球の重さ
5） 箱と水の重さ － 球に働く浮力の大きさ － 球の重さ
正答
2） 箱と水の重さ ＋ 球に働く浮力の大きさ
まず結論
正答は 2） 箱と水の重さ ＋ 球に働く浮力の大きさ です。
この問題の要点
- 物理の定義と基本的な役割を確認する
- 設問が求める条件に合う選択肢を特定する
- 図中のラベル、数値、向き、接続関係を問題文と対応させる
- 正答だけでなく、他の選択肢が外れる理由も整理する
解説

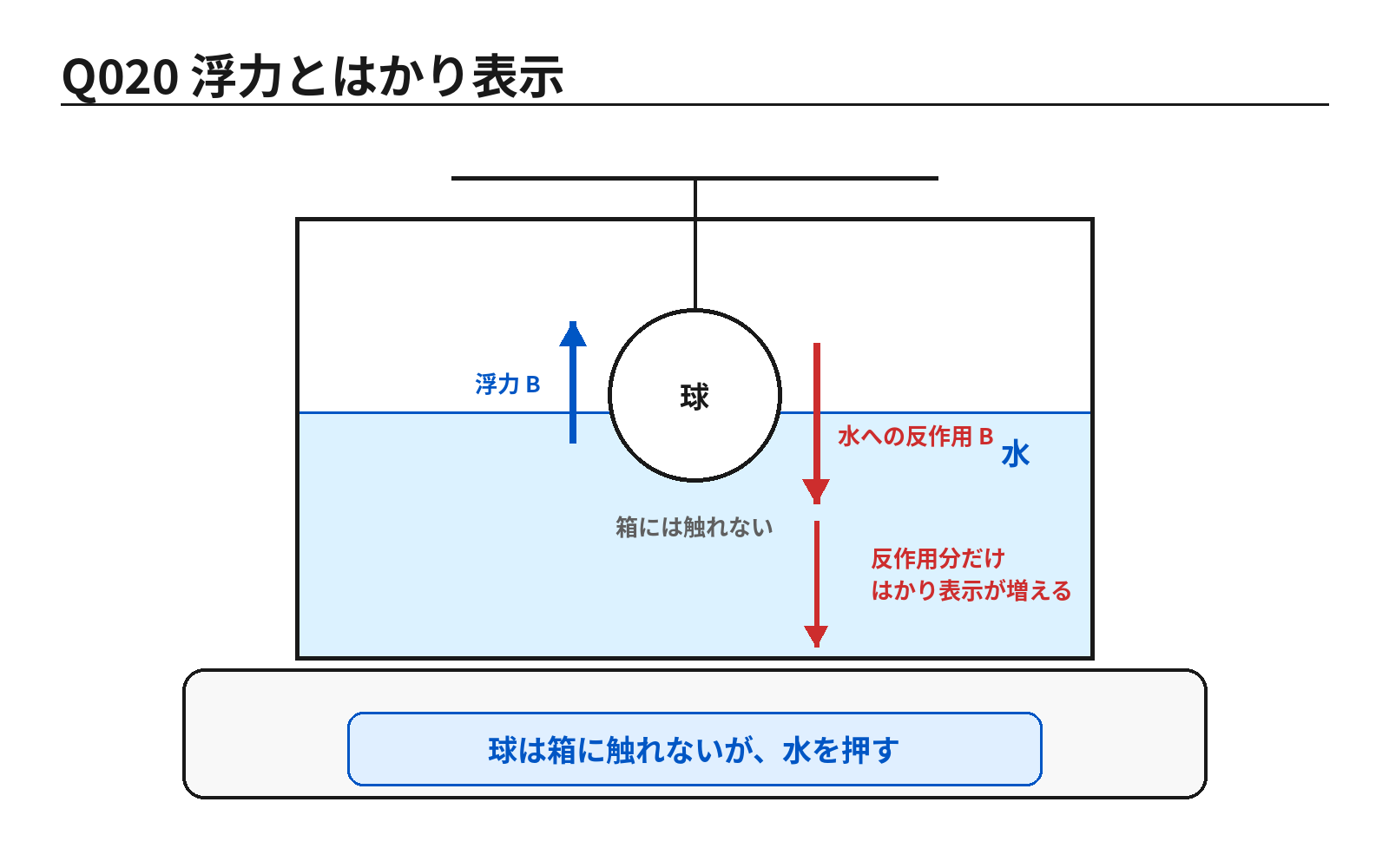

球には上向きの浮力が働き、その反作用として球は水を同じ大きさだけ下向きに押します。球自体は天井から支持されているため、はかりには箱と水の重さに浮力の大きさだけが加わります。
復習の軸： 物理について、対象・役割・条件・代表値を分けて整理します。
図は補足資料ではなく設問条件の一部です。ラベル、向き、接続点、数値を本文の語句と一対一で対応させて読み取ります。
最後に、正答と他の選択肢の違いを自分の言葉で一文にして、同じ知識を別の問い方でも使えるように整理します。
選択肢を見分けるポイント
- 問題文の否定語、数、対象、条件を最初に囲む
- 装置名や用語だけでなく、目的と作用の組合せを確認する
- 図表問題では、図中の情報を本文の条件と一つずつ照合する
まとめ
この問題では、物理 に関する条件を正確に読み取り、正答 2） 箱と水の重さ ＋ 球に働く浮力の大きさ へ結びつけます。正答番号の暗記で終えず、判断に使った条件を一言で説明できると、類題にも対応しやすくなります。
次に復習したいテーマ
- 物理
出典
出典：第46回 第2種ME技術実力検定試験 午後問題 公式公開PDFより
