問題

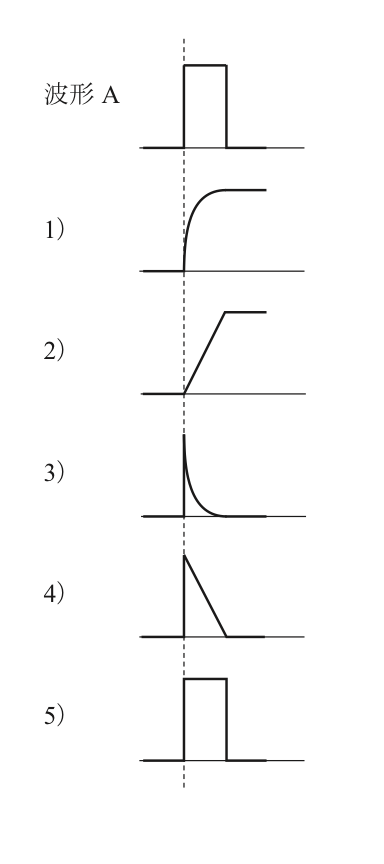

【問題 12】 図の波形 A を積分した波形はどれか。
1） 1
2） 2
3） 3
4） 4
5） 5
正答
2） 2
まず結論
正答は 2） 2 です。
この問題の要点
- 波形の積分で形がどう変わるかを確認する
- 正答につながるキーワードを本文中から拾う
- 似た用語・装置・数値を混同しない
- 次に同じ形式で出たときの判断手順を作る
解説

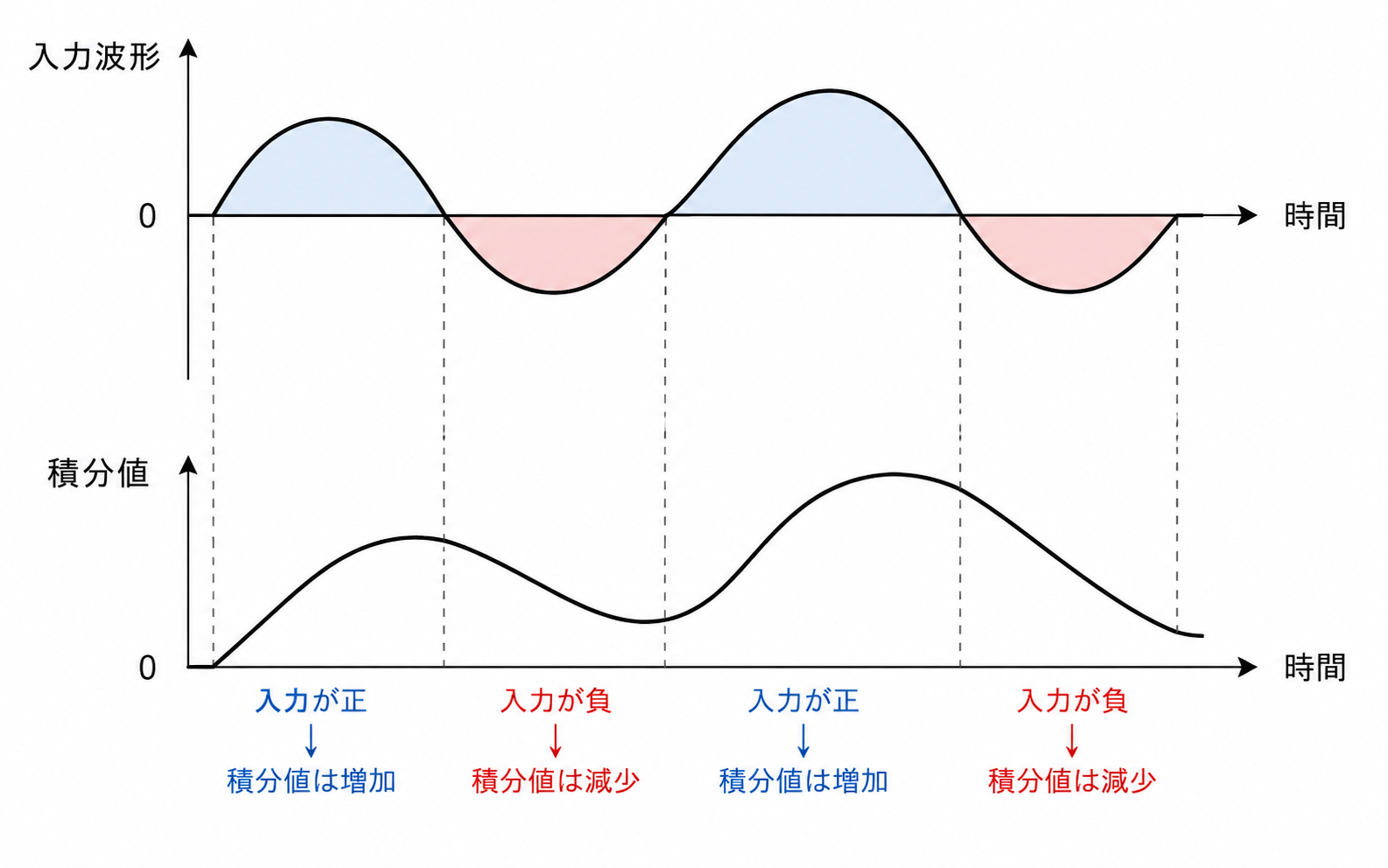

積分波形は、元の波形の面積が時間とともに蓄積された形になります。一定値なら直線的に増減し、正負が変わると傾きの向きも変わります。図の波形と選択肢を対応させて判断します。
電気電子・工学系の問題では、公式を丸暗記するだけでなく、単位、比例関係、桁の感覚を先に確認すると計算ミスを減らせます。
選択肢を見分けるポイント
- 積分は面積の蓄積として読む
- 元波形が正なら積分波形は増加方向になる
- 元波形が0の区間では積分値は変化しにくい
まとめ
この問題では、波形の積分で形がどう変わるかを確認する ことが中心です。正答だけを覚えるのではなく、なぜ他の選択肢が外れるのかを一言で説明できる状態にしておくと、類題でも得点しやすくなります。
次に復習したいテーマ
- 微分と積分の波形
- 信号処理の基本
- 時間波形の読み取り
出典
出典：第46回 第2種ME技術実力検定試験 午前問題 公式公開PDFより
