問題

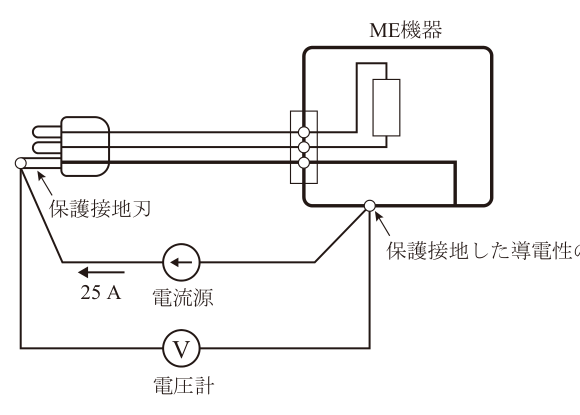

【問題 51】 JIS T 0601-1 に従って電源プラグの保護接地刃と保護接地した導電性の外装との間のインピーダンス測定を行った。図のように規定の電流値25 A を流したところ、電圧計が450 mV を示した。インピーダンス［mΩ］ はどれか。
1） 10
2） 12
3） 15
4） 18
5） 20
正答
4） 18
まず結論
正答は 4） 18 です。
この問題の要点
- 漏れ電流の定義と基本的な役割を確認する
- 設問が求める条件に合う選択肢を特定する
- 図中のラベル、数値、向き、接続関係を問題文と対応させる
- 正答だけでなく、他の選択肢が外れる理由も整理する
解説
保護接地インピーダンスはZ = V/Iです。450 mV = 0.450 Vを25 Aで割ると0.018 Ω = 18 mΩになります。
復習の軸： 正常状態と単一故障状態、患者漏れ電流と合計患者漏れ電流を区別します。
計算の軸： インピーダンスはZ = V / Iで求め、単位の桁をそろえます。
図は補足資料ではなく設問条件の一部です。ラベル、向き、接続点、数値を本文の語句と一対一で対応させて読み取ります。
最後に、正答と他の選択肢の違いを自分の言葉で一文にして、同じ知識を別の問い方でも使えるように整理します。
選択肢を見分けるポイント
- 問題文の否定語、数、対象、条件を最初に囲む
- 装置名や用語だけでなく、目的と作用の組合せを確認する
- 計算後は単位、桁、概算の大きさを選択肢と照合する
- 図表問題では、図中の情報を本文の条件と一つずつ照合する
まとめ
この問題では、漏れ電流 に関する条件を正確に読み取り、正答 4） 18 へ結びつけます。正答番号の暗記で終えず、判断に使った条件を一言で説明できると、類題にも対応しやすくなります。
次に復習したいテーマ
- 漏れ電流
- 医用機器安全管理学
出典
出典：第45回 第2種ME技術実力検定試験 午後問題 公式公開PDFより
