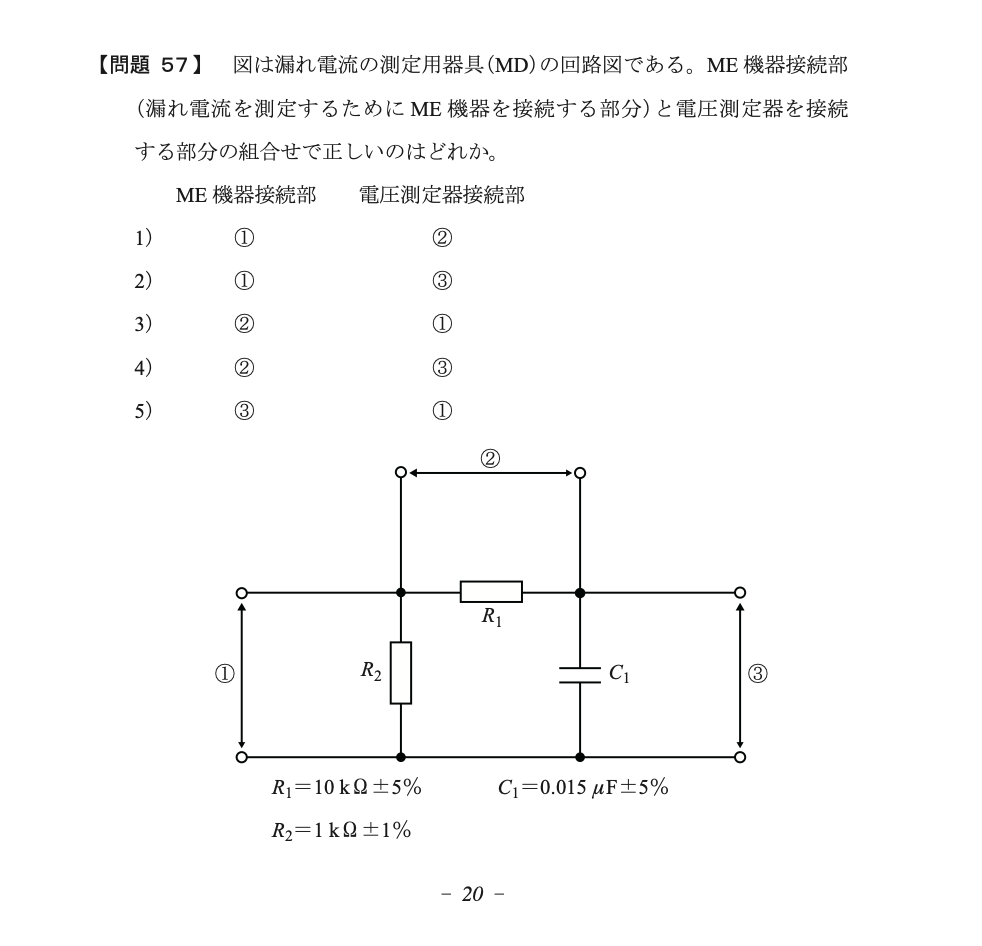

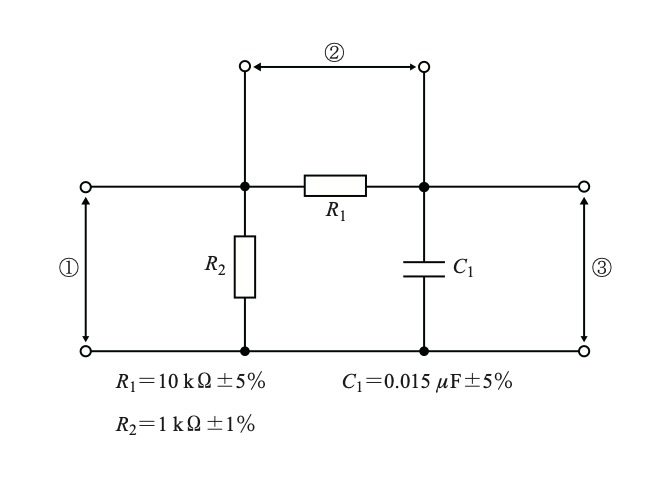

【問題 57】 図は漏れ電流の測定用器具（MD）の回路図である。ME 機器接続部（漏れ電流を測定するためにME 機器を接続する部分）と電圧測定器を接続する部分の組合せで正しいのはどれか。（列順：ME 機器接続部／電圧測定器接続部）
1） ① ②
2） ① ③
3） ② ①
4） ② ③
5） ③ ①
正答
2） ① ③
まず結論
正答は 2） ① ③ です。
この問題の要点
- 漏れ電流の定義と基本的な役割を確認する
- 設問が求める条件に合う選択肢を特定する
- 図中のラベル、数値、向き、接続関係を問題文と対応させる
- 正答だけでなく、他の選択肢が外れる理由も整理する
解説

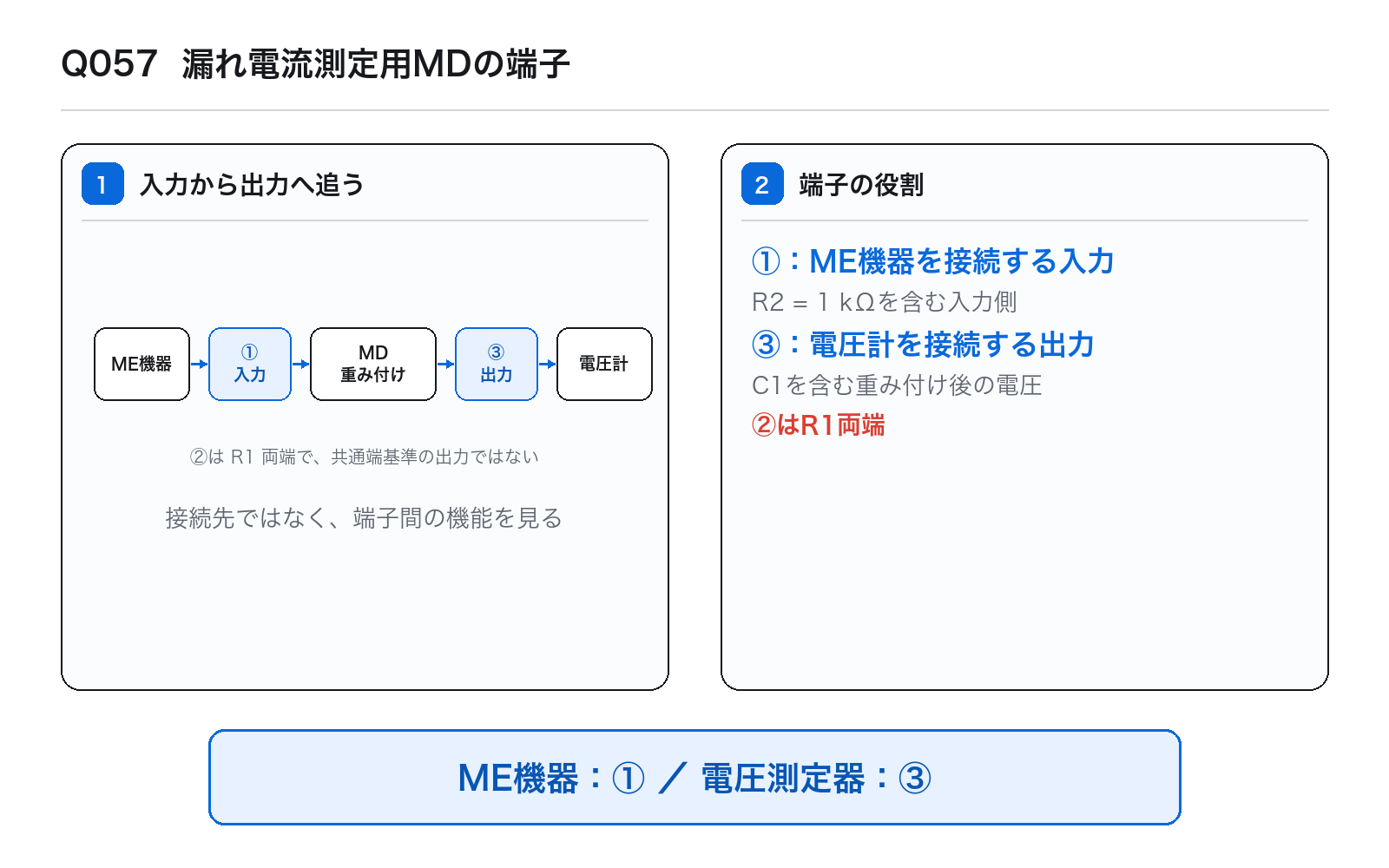

MDでは患者等に接続されるME機器側を入力端子①に、測定抵抗網の出力電圧を読む電圧計を③に接続します。図の回路の入出力関係を追うと①/③の組合せです。
復習の軸： 正常状態と単一故障状態、患者漏れ電流と合計患者漏れ電流を区別します。
図は補足資料ではなく設問条件の一部です。ラベル、向き、接続点、数値を本文の語句と一対一で対応させて読み取ります。
最後に、正答と他の選択肢の違いを自分の言葉で一文にして、同じ知識を別の問い方でも使えるように整理します。
選択肢を見分けるポイント
- 問題文の否定語、数、対象、条件を最初に囲む
- 装置名や用語だけでなく、目的と作用の組合せを確認する
- 図表問題では、図中の情報を本文の条件と一つずつ照合する
まとめ
この問題では、漏れ電流 に関する条件を正確に読み取り、正答 2） ① ③ へ結びつけます。正答番号の暗記で終えず、判断に使った条件を一言で説明できると、類題にも対応しやすくなります。
次に復習したいテーマ
- 漏れ電流
- 医用機器安全管理学
