問題

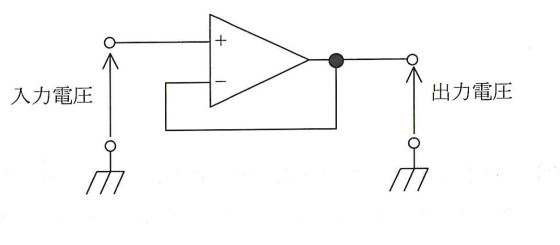

【問題 32】 図の回路について誤っているのはどれか。
1） 電圧増幅度が大きい。
2） 入力インピーダンスが大きい。
3） 出力インピーダンスが小さい。
4） 脳波計の初段に使用されている。
5） バッファとして用いられる。
正答
1） 電圧増幅度が大きい。
まず結論
正答は 1） 電圧増幅度が大きい。 です。
この問題の要点
- 増幅器の定義と基本的な役割を確認する
- 設問は「誤り」「非該当」を選ぶ形式である
- 図中のラベル、数値、向き、接続関係を問題文と対応させる
- 正答だけでなく、他の選択肢が外れる理由も整理する
解説
この設問では、条件に合わない記述 1）電圧増幅度が大きい。 を選びます。否定語を見落とさず、その記述の対象、向き、数値、因果関係のどこが他の選択肢と異なるかを確認します。
復習の軸： 利得、周波数特性、入力・出力の関係を単位とともに確認します。

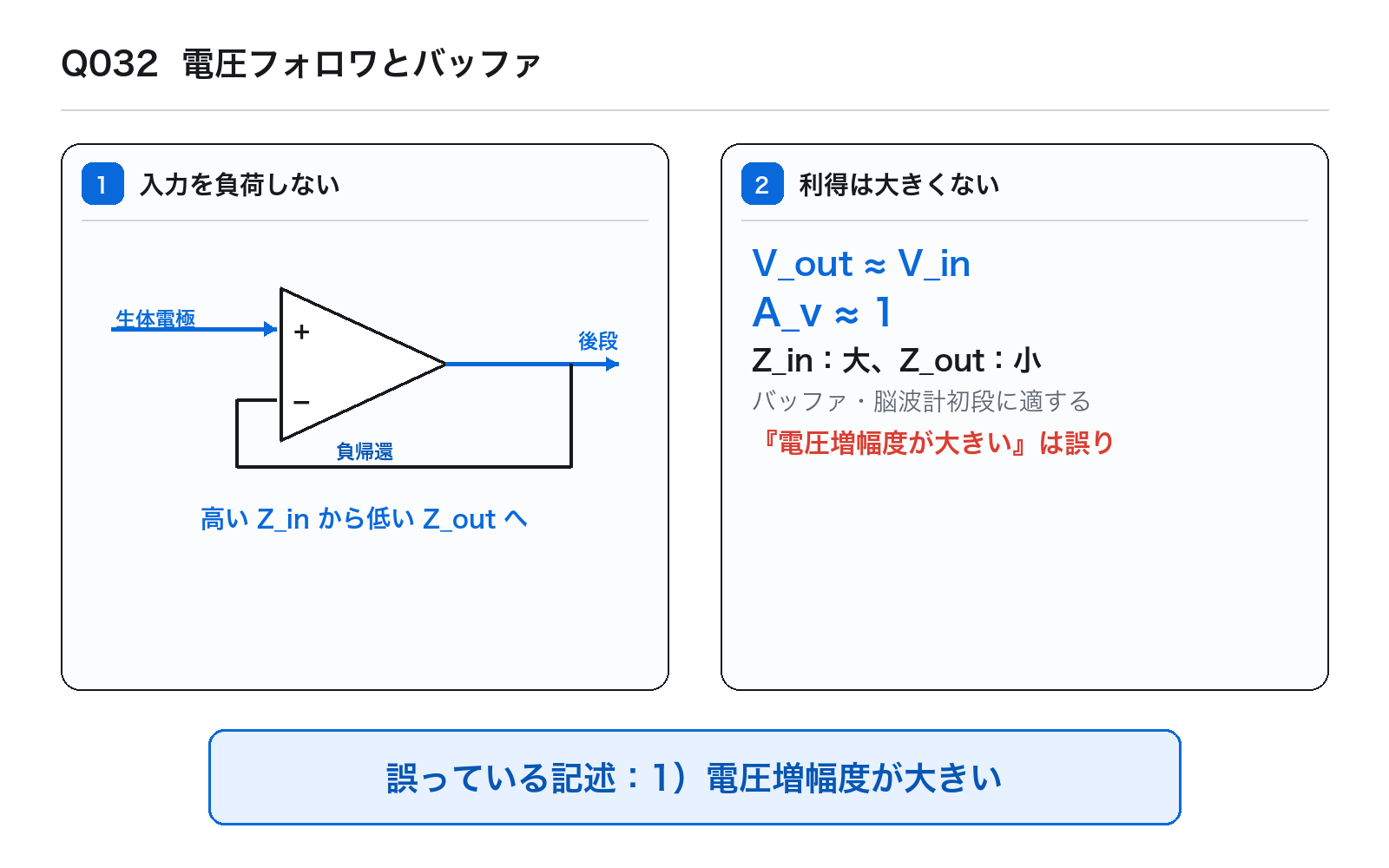

図は補足資料ではなく設問条件の一部です。ラベル、向き、接続点、数値を本文の語句と一対一で対応させて読み取ります。
最後に、正答と他の選択肢の違いを自分の言葉で一文にして、同じ知識を別の問い方でも使えるように整理します。
選択肢を見分けるポイント
- 問題文の否定語、数、対象、条件を最初に囲む
- 装置名や用語だけでなく、目的と作用の組合せを確認する
- 図表問題では、図中の情報を本文の条件と一つずつ照合する
まとめ
この問題では、増幅器 に関する条件を正確に読み取り、正答 1） 電圧増幅度が大きい。 へ結びつけます。正答番号の暗記で終えず、判断に使った条件を一言で説明できると、類題にも対応しやすくなります。
次に復習したいテーマ
- 増幅器
- 電子工学
出典
出典：第41回 第2種ME技術実力検定試験 午前問題 公式公開PDFより
