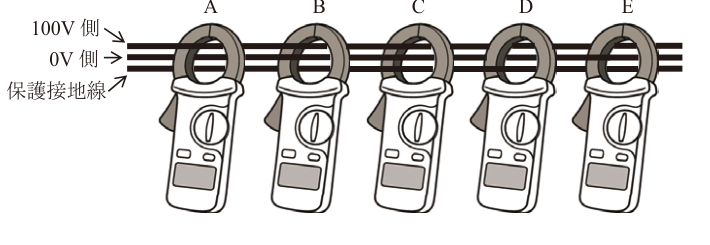

【問題 54】 クランプメータは回路に生じる磁界を利用して電流を測定する。 クランプメータを用いてある装置の消費電流を測定する際に、適切なクランプの輪の通し方はどれか。
1） A（100 V 側のみ）
2） B（100 V 側と 0 V 側）
3） C（100 V 側と 0 V 側と保護接地線）
4） D（保護接地線のみ）
5） E（0 V 側のみ）
正答
1） A（100 V 側のみ） / 5） E（0 V 側のみ）
まず結論
正答は 1） A（100 V 側のみ） / 5） E（0 V 側のみ） です。
この問題の要点
- 電磁気学の定義と基本的な役割を確認する
- 正答が複数あるため、該当する選択肢をすべて選ぶ
- 図中のラベル、数値、向き、接続関係を問題文と対応させる
- 正答だけでなく、他の選択肢が外れる理由も整理する
解説

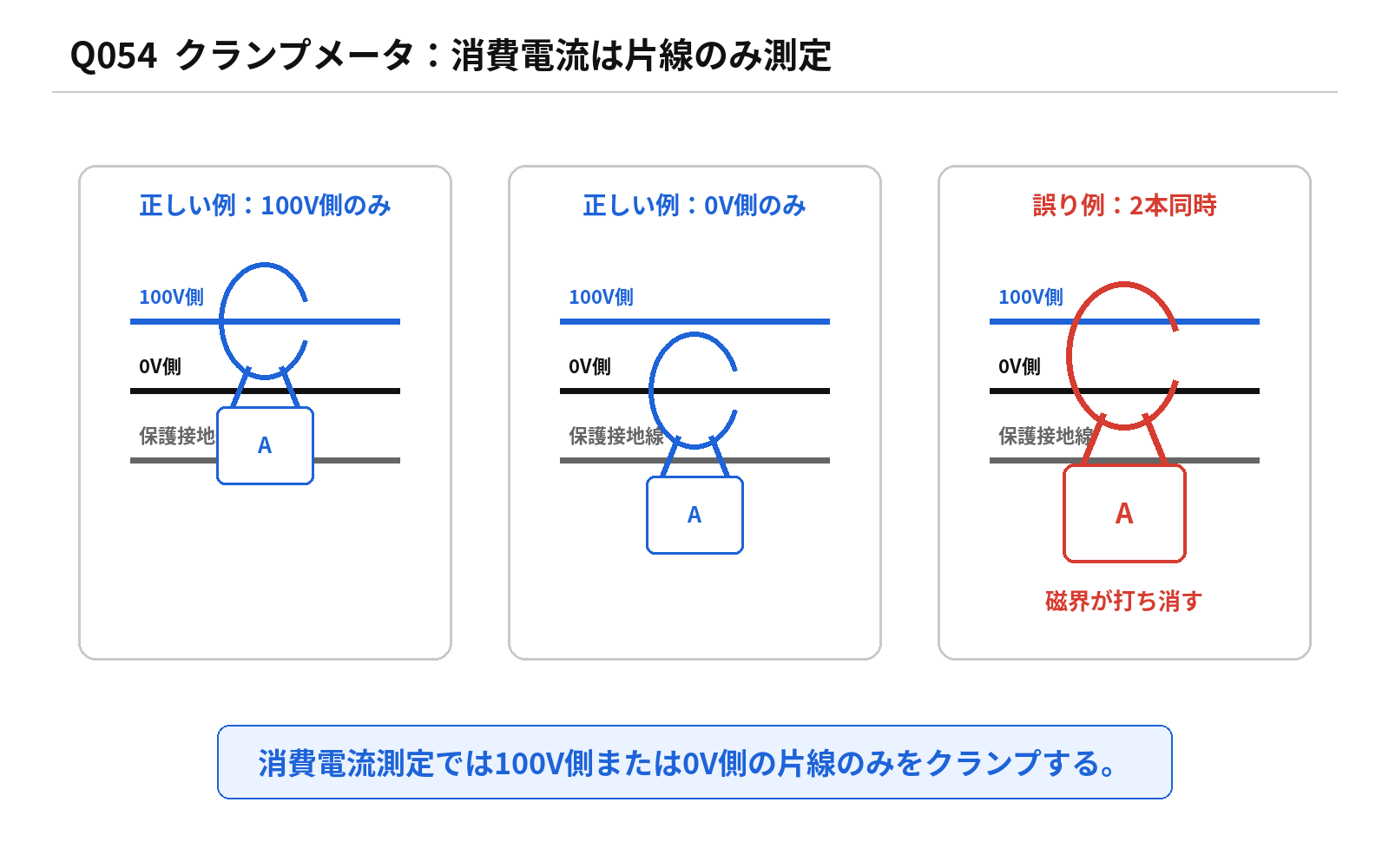

クランプメータは輪内を通る電流の代数和を測ります。100 V側だけのA、または0 V側だけのEなら負荷電流を測定でき、往復2線を一緒に通すB・Cでは磁界が打ち消されます。したがって正答は1と5です。
復習の軸： 電界・磁界・電磁誘導について、向きと比例関係を分けて考えます。
この問題は複数正答です。一方だけで判断を止めず、各選択肢を独立に検討します。
図は補足資料ではなく設問条件の一部です。ラベル、向き、接続点、数値を本文の語句と一対一で対応させて読み取ります。
最後に、正答と他の選択肢の違いを自分の言葉で一文にして、同じ知識を別の問い方でも使えるように整理します。
選択肢を見分けるポイント
- 問題文の否定語、数、対象、条件を最初に囲む
- 装置名や用語だけでなく、目的と作用の組合せを確認する
- 複数正答では、正しい選択肢をすべて選べているか最後に確認する
- 図表問題では、図中の情報を本文の条件と一つずつ照合する
まとめ
この問題では、電磁気学 に関する条件を正確に読み取り、正答 1） A（100 V 側のみ） / 5） E（0 V 側のみ） へ結びつけます。正答番号の暗記で終えず、判断に使った条件を一言で説明できると、類題にも対応しやすくなります。
