問題

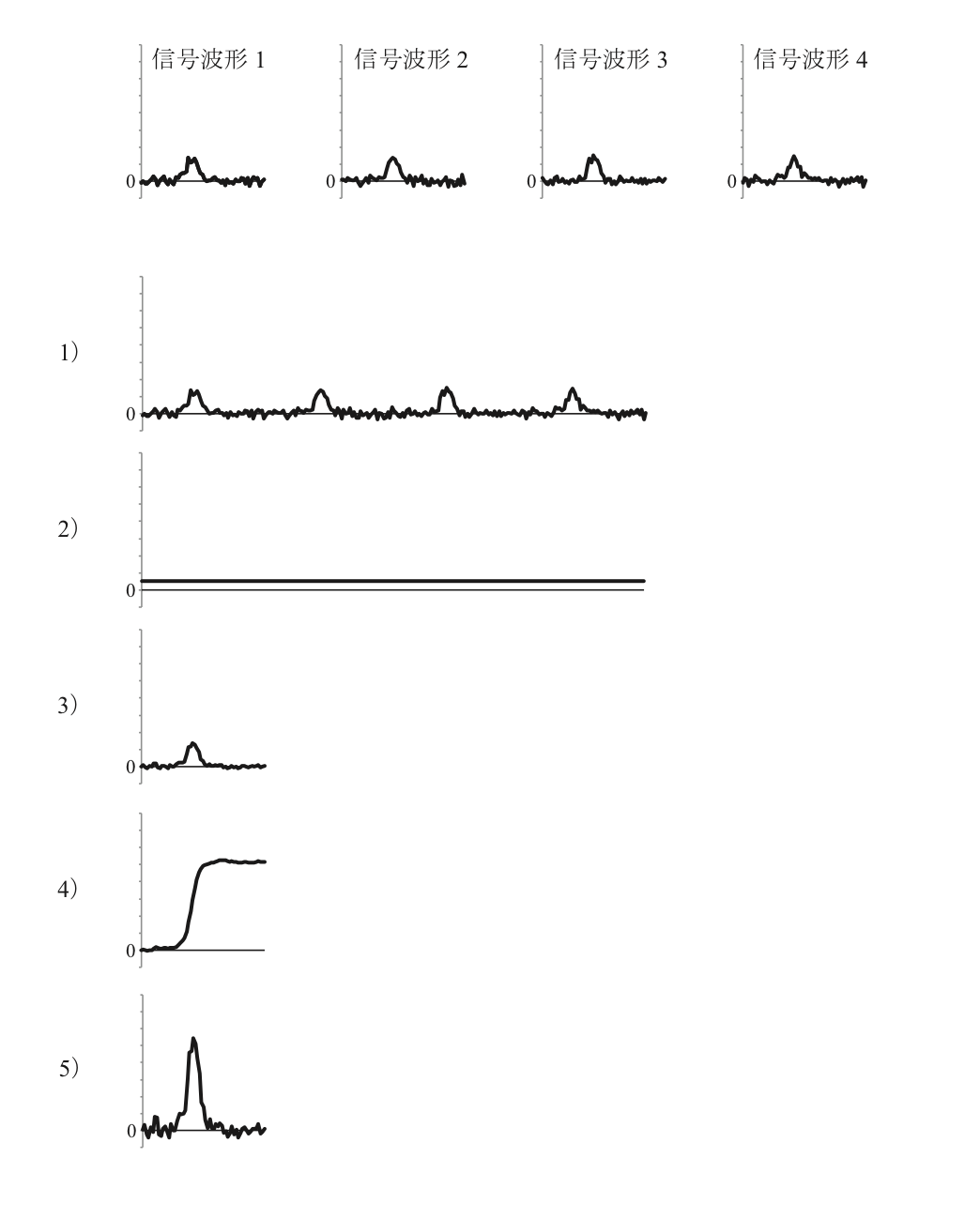

【問題 25】 同一の信号源を 4 回繰り返して測定し、図の信号波形を得た。
これらの加算平均はどれか。
ただし、グラフのスケールはすべて同じである。
信号波形 1 信号波形 2 信号波形 3 信号波形 4
1）
0000
0
0
0
0
0
2）
3）
4）
5）
正答
3
まず結論
正答は 3 です。
この問題の要点
- 加算平均で信号と雑音がどう変わるかを確認する
- 正答につながるキーワードを本文中から拾う
- 似た用語・装置・数値を混同しない
- 次に同じ形式で出たときの判断手順を作る
解説

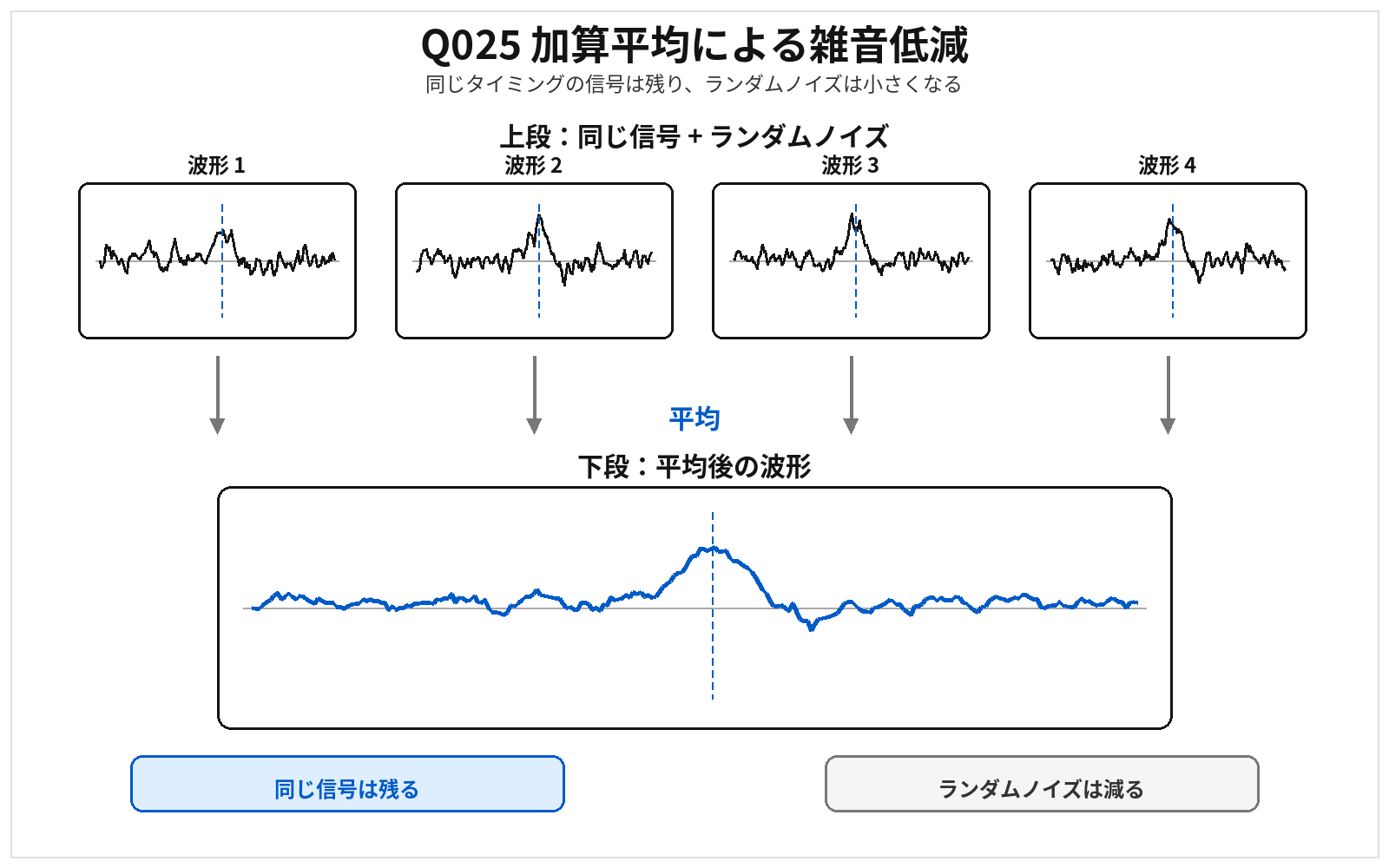

同じ信号を繰り返し測定して加算平均すると、同期している信号成分は残り、ランダムな雑音は相対的に小さくなります。図の波形では、共通して現れる形を探すのがポイントです。
生体計測では、測定対象、センサ・電極の原理、得られる値の意味を対応づけて覚えることが重要です。
選択肢を見分けるポイント
- 同じタイミングで出る信号成分に注目する
- ランダム雑音は平均で目立ちにくくなる
- 図のピーク位置を比較して選ぶ
まとめ
この問題では、加算平均で信号と雑音がどう変わるかを確認する ことが中心です。正答だけを覚えるのではなく、なぜ他の選択肢が外れるのかを一言で説明できる状態にしておくと、類題でも得点しやすくなります。
次に復習したいテーマ
- 加算平均
- S/N比
- 生体信号処理
出典
出典：第46回 第2種ME技術実力検定試験 午前問題 公式公開PDFより
