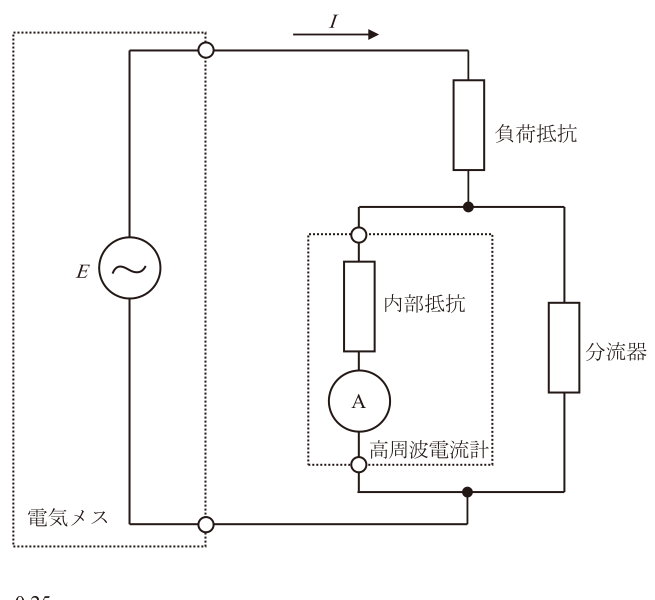

【問題 51】 電気メスから出力される1 A の電流を図の回路で測定したところ、 高周波電流計が100 mA を示した。分流器の抵抗値［Ω］はおよそいくらか。 ただし高周波電流計の内部抵抗の大きさは5 Ωとする。
1） 0.25
2） 0.50
3） 0.56
4） 1.8
5） 4.5
正答
3） 0.56
まず結論
正答は 3） 0.56 です。
この問題の要点
- 電気メスの定義と基本的な役割を確認する
- 設問が求める条件に合う選択肢を特定する
- 図中のラベル、数値、向き、接続関係を問題文と対応させる
- 正答だけでなく、他の選択肢が外れる理由も整理する
解説

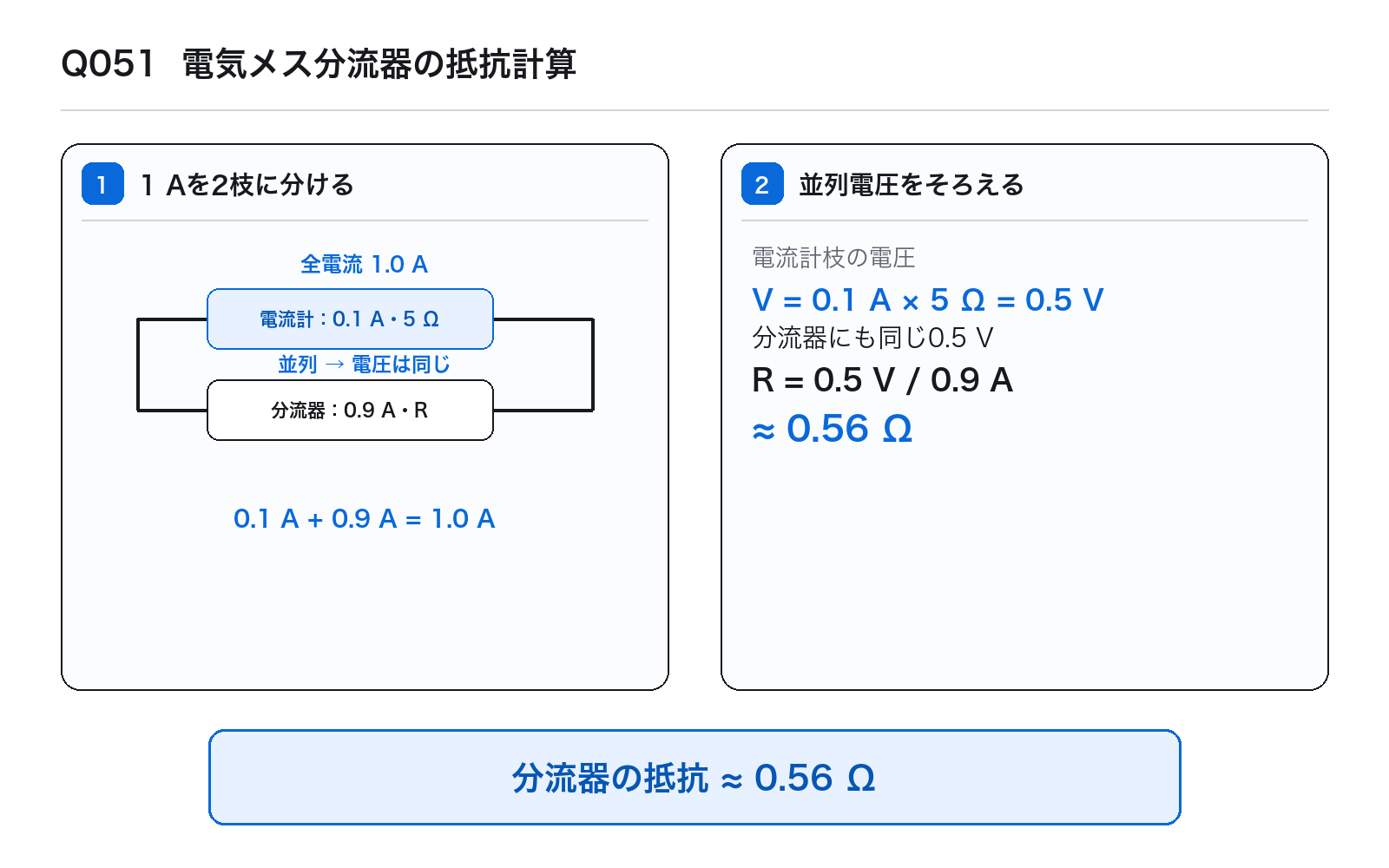

高周波電流計側に0.1 A、分流器側に1.0 - 0.1 = 0.9 Aが流れます。並列の電圧は0.1×5 = 0.5 Vで等しいため、分流器抵抗は0.5/0.9 ≈ 0.56 Ωです。
復習の軸： 高周波電流の経路、対極板、熱傷・誤作動防止を回路として確認します。
計算の軸： 端子電圧V = E - rIより、V-I特性の傾きの大きさが内部抵抗rです。
図は補足資料ではなく設問条件の一部です。ラベル、向き、接続点、数値を本文の語句と一対一で対応させて読み取ります。
最後に、正答と他の選択肢の違いを自分の言葉で一文にして、同じ知識を別の問い方でも使えるように整理します。
選択肢を見分けるポイント
- 問題文の否定語、数、対象、条件を最初に囲む
- 装置名や用語だけでなく、目的と作用の組合せを確認する
- 計算後は単位、桁、概算の大きさを選択肢と照合する
- 図表問題では、図中の情報を本文の条件と一つずつ照合する
まとめ
この問題では、電気メス に関する条件を正確に読み取り、正答 3） 0.56 へ結びつけます。正答番号の暗記で終えず、判断に使った条件を一言で説明できると、類題にも対応しやすくなります。
