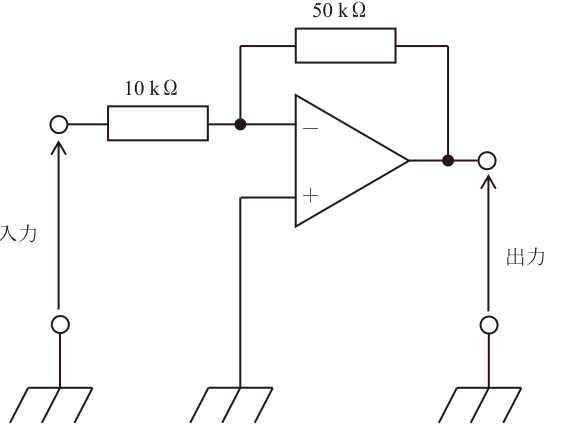

【問題 16】 図の増幅回路の入力抵抗の大きさはどれか。 ただし、演算増幅器は理想演算増幅器とする。
1） 0 Ω
2） 10 kΩ
3） 50 kΩ
4） 60 kΩ
5） ∞（無限大）
正答
2） 10 kΩ
まず結論
正答は 2） 10 kΩ です。
この問題の要点
- オペアンプ（演算増幅器）の定義と基本的な役割を確認する
- 設問が求める条件に合う選択肢を特定する
- 図中のラベル、数値、向き、接続関係を問題文と対応させる
- 正答だけでなく、他の選択肢が外れる理由も整理する
解説

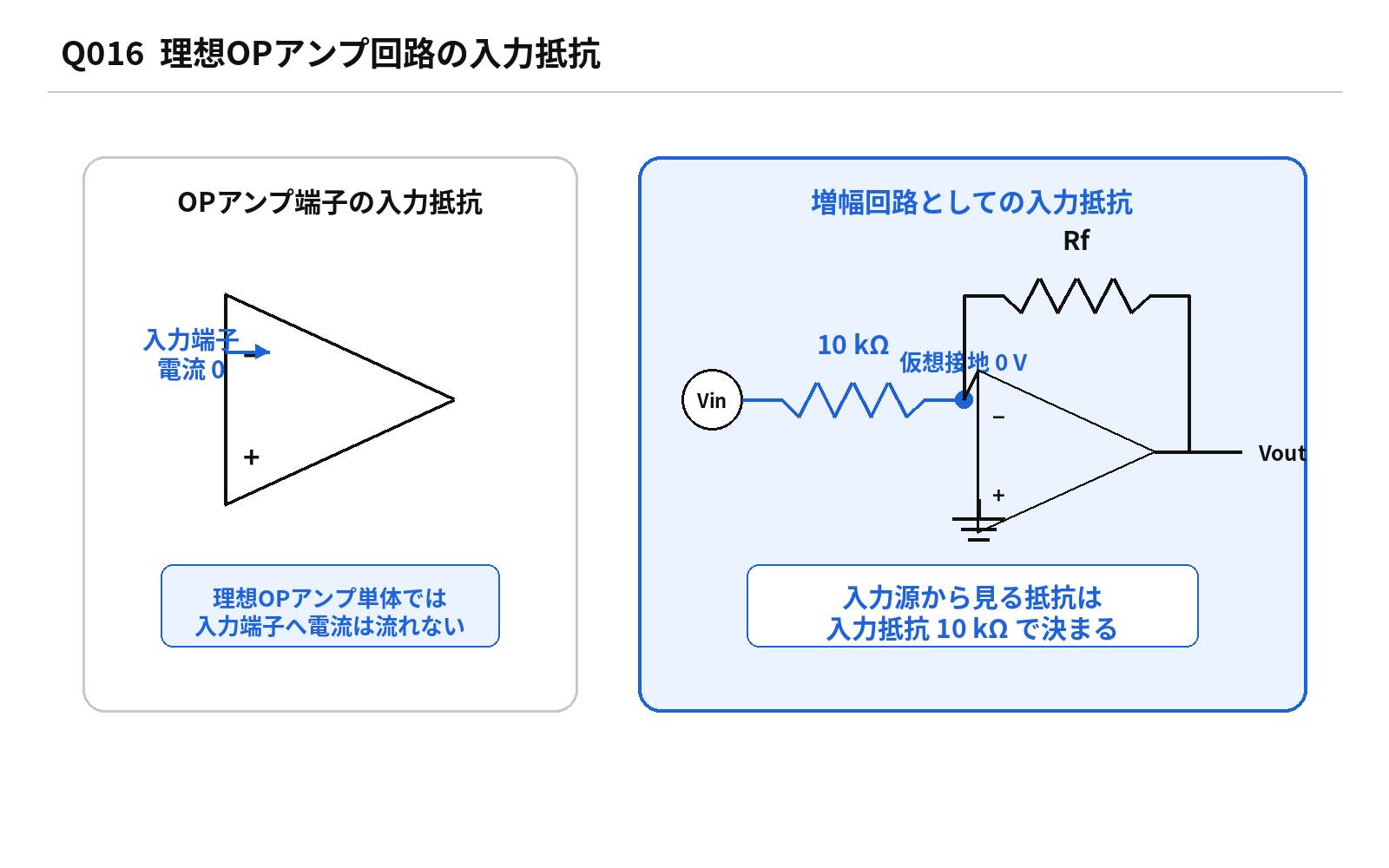

反転増幅回路では負帰還によって反転入力が仮想接地になり、信号源から見た入力抵抗は直列の10 kΩです。50 kΩは帰還抵抗で利得を決めます。
復習の軸： 理想オペアンプの入力電流ゼロと負帰還時の仮想短絡を出発点にします。
図は補足資料ではなく設問条件の一部です。ラベル、向き、接続点、数値を本文の語句と一対一で対応させて読み取ります。
最後に、正答と他の選択肢の違いを自分の言葉で一文にして、同じ知識を別の問い方でも使えるように整理します。
選択肢を見分けるポイント
- 問題文の否定語、数、対象、条件を最初に囲む
- 装置名や用語だけでなく、目的と作用の組合せを確認する
- 図表問題では、図中の情報を本文の条件と一つずつ照合する
まとめ
この問題では、オペアンプ（演算増幅器） に関する条件を正確に読み取り、正答 2） 10 kΩ へ結びつけます。正答番号の暗記で終えず、判断に使った条件を一言で説明できると、類題にも対応しやすくなります。
