問題

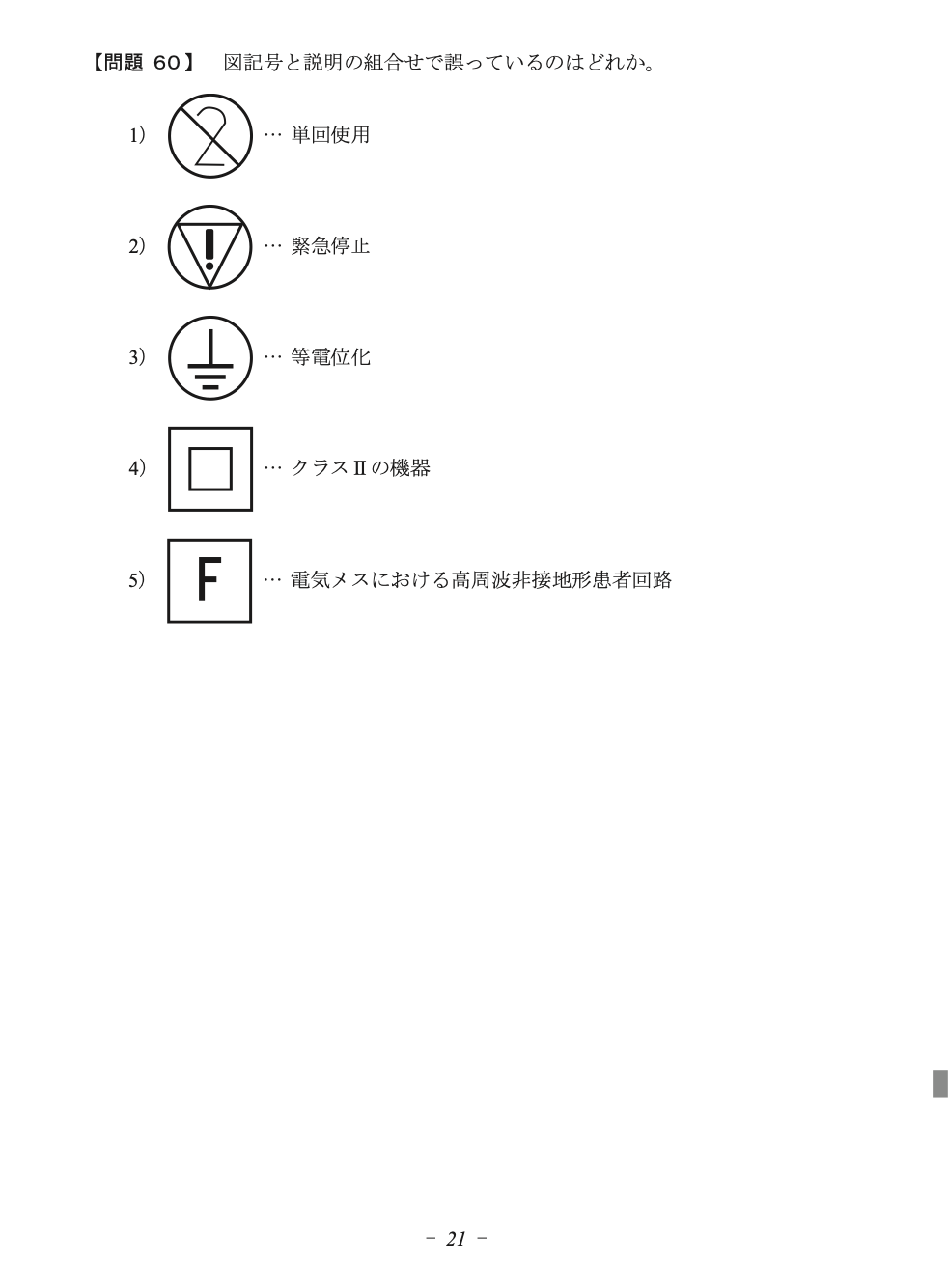

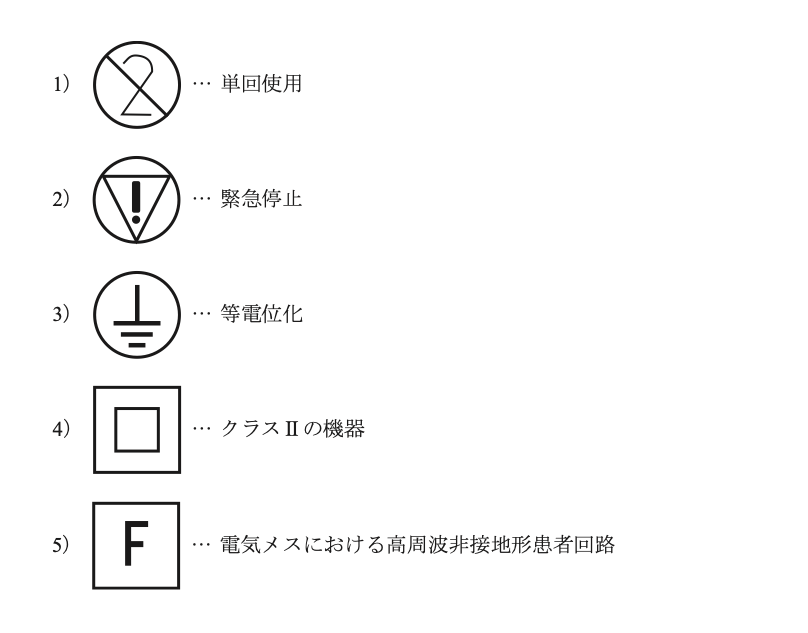

【問題 60】 図記号と説明の組合せで誤っているのはどれか。
1） … 単回使用
2） … 緊急停止
3） … 等電位化
4） … クラスⅡの機器
5） … 電気メスにおける高周波非接地形患者回路
正答
3） … 等電位化
まず結論
正答は 3） … 等電位化 です。
この問題の要点
- 図記号の定義と基本的な役割を確認する
- 設問は「誤り」「非該当」を選ぶ形式である
- 図中のラベル、数値、向き、接続関係を問題文と対応させる
- 正答だけでなく、他の選択肢が外れる理由も整理する
解説
選択肢3の接地記号は保護接地端子を表し、等電位化端子の記号とは異なります。他の組合せは、単回使用、緊急停止、クラスII、高周波非接地形患者回路の各図記号に対応します。
復習の軸： 記号の形だけでなく、規格上の名称と適用対象を対応させます。
図は補足資料ではなく設問条件の一部です。ラベル、向き、接続点、数値を本文の語句と一対一で対応させて読み取ります。
最後に、正答と他の選択肢の違いを自分の言葉で一文にして、同じ知識を別の問い方でも使えるように整理します。
選択肢を見分けるポイント
- 問題文の否定語、数、対象、条件を最初に囲む
- 装置名や用語だけでなく、目的と作用の組合せを確認する
- 図表問題では、図中の情報を本文の条件と一つずつ照合する
まとめ
この問題では、図記号 に関する条件を正確に読み取り、正答 3） … 等電位化 へ結びつけます。正答番号の暗記で終えず、判断に使った条件を一言で説明できると、類題にも対応しやすくなります。
次に復習したいテーマ
- 図記号
- 医用機器安全管理学
出典
出典：第44回 第2種ME技術実力検定試験 午後問題 公式公開PDFより
